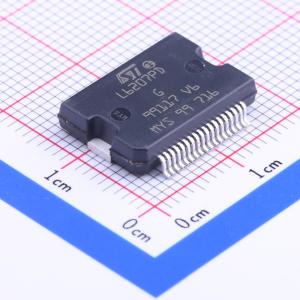

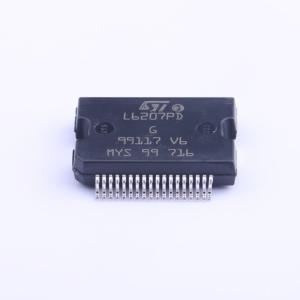

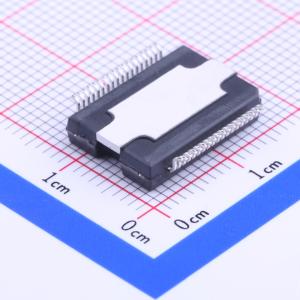

温馨提醒：图片仅供参考，商品以实物为准

L6207PD

52V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双全桥驱动器采用PWM电流控制器
品牌名称: ST(意法半导体)
商品型号: L6207PD
商品编号: C74014
商品封装: PowerSO-36
包装方式: 管装
商品毛重: 2.599克(g)

商品参数

商品概述

L6207器件是一款专为电机控制应用设计的DMOS双全桥，采用BCD技术实现，该技术可在同一芯片上将隔离式DMOS功率晶体管与CMOS和双极电路相结合。该器件还包含两个独立的固定关断时间PWM电流控制器，用于执行斩波调节。L6207器件提供PowerDIP24 (20+2+2)、PowerSO36和SO24 (20+2+2)封装，其特点是高端功率MOSFET具备无损耗过流保护和热关断功能。

商品特性

工作电源电压范围为8至52 V
输出峰值电流为5.6 A（直流电流为2.8 A）
在结温Tj = 25 °C时，典型RDS(ON)值为0.3 Ω
工作频率高达100 KHz
无损耗过流保护
双独立固定tOFF PWM电流控制器
慢衰减同步整流
交叉导通保护
热关断
欠压锁定
集成快速续流二极管

应用领域

双极步进电机
双直流电机

数据手册PDF

放大查看下载PDF

优惠活动

8折起

购买数量

(31个/管，最小起订量 1 个)

个

起订量：1 个31个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	8V~52V
	输出电流	2.8A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	300mΩ
	工作温度	-40℃~+125℃
