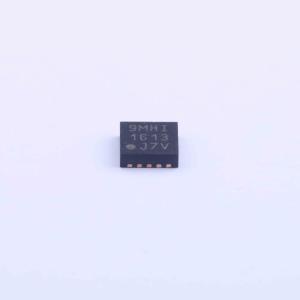

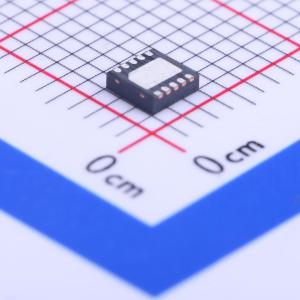

MCP73114-0NSI/MF

高度集成的锂离子电池充电管理控制器，可用于空间受限且对成本敏感的应用。可为锂离子/锂聚合物电池提供特定的充电算法，以在最短的充电时间内获得最优的电量和安全性。物理尺寸小巧，外部组件数量少，适合于便携式应用。绝对最大电压最高可达18V，可在高电压峰值等恶劣环境下使用。采用恒流/恒压充电算法，多种充电电压调节使设计工程师可灵活用于各种应用。对于快速充电，可通过外部电阻将恒流值设置在130 mA至1100 mA范围内。在高功率或高环境温度条件下会根据管芯温度限制充电电流，热调节优化了充电周期，同时维持器件的稳定性。PROG引脚还充当使能引脚，设置为高阻抗时，器件将工作在待机模式下。可正常工作在 -40°C至 +85°C的环境温度范围内，采用10引脚DFN封装形式。

• 完整的线性充电管理控制器：集成输入过压保护、集成传输晶体管、集成电流检测、集成反向放电保护
• 具有热调节的恒流/恒压操作
• 4.15V欠压锁定（Undervoltage Lockout，UVLO）
• 具有OVP（过压保护）的18V绝对最大输入：6.5V（MCP73113）、5.8V（MCP73114）
• 在整个温度范围（ -5°C至 +55°C）进行高精度预置电压调节：± 0.5%
• 电池充电电压选项：4.10V、4.20V、4.35V或4.4V
• 电阻可编程快速充电电流：130 mA - 1100 mA
• 对深度放电的电池进行预充电，可选择：10%或禁用
• 集成预充电定时器：32分钟或禁用
• 自动充电完成控制：可选最小电流比例：5%、7.5%、10%或20%；充电时间安全定时器：4小时、6小时、8小时或禁用
• 自动再充电：可选择：95%或禁用
• 充电状态输出——两种形式可选
• 软启动
• 温度范围： -40°C至 +85°C
• 封装：10引脚DFN（3 mm×3 mm）

• 低成本锂离子/锂聚合物电池充电器
• MP3播放器
• 数码相机
• 便携式媒体播放器
• 手持设备
• 蓝牙耳机
• USB充电器
