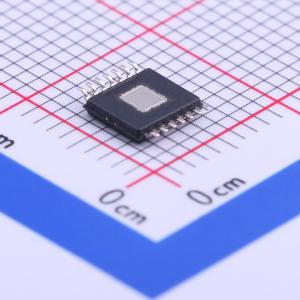

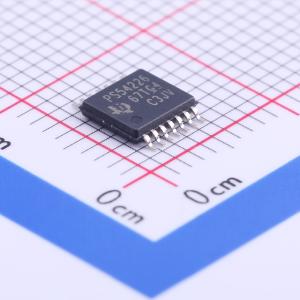

温馨提醒：图片仅供参考，商品以实物为准

TPS54226PWPR

高效同步降压转换器

描述: TPS54226是一款高效、同步降压转换器,采用D-CAP2TM模式控制,支持快速瞬态响应和低输出纹波。该器件具有宽输入电压范围（2V至18V）和可调输出电压（0.76V至5.5V）,适用于各种低电压系统。内置高侧和低侧MOSFET,支持自动跳过Eco-ModeTM,以提高轻载效率。此外,还具有可调软启动时间和电源良好输出功能。
品牌名称: TI(德州仪器)
商品型号: TPS54226PWPR
商品编号: C72066
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

TPS54226是一款自适应导通时间的D-CAP2™模式同步降压转换器。它使系统设计人员能够采用经济高效、元件数量少、待机电流低的解决方案，完成各种终端设备电源总线稳压器套件的设计。主控制环路采用D-CAP2™模式控制，无需外部补偿元件即可实现快速瞬态响应。自适应导通时间控制支持在重载条件下的PWM模式和轻载条件下的降频Eco-Mode™模式之间无缝切换，以实现高效率。它还拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容器（如POSCAP或SP-CAP）和超低ESR陶瓷电容器。该器件的VCC输入电压范围为4.5 V至18 V，VIN输入电源电压范围为2 V至18 V。输出电压可在0.76 V至5.5 V之间进行编程。该器件还具备可调节的软启动时间和电源正常指示功能。它提供14引脚HTSSOP或16引脚QFN封装，工作温度范围为-40℃至85℃。

商品特性

D-CAP2™模式可实现快速瞬态响应、低输出纹波，并允许使用陶瓷输出电容器
宽Vcc输入电压范围：4.5 V至18 V
宽VIN输入电压范围：2 V至18 V
输出电压范围：0.76 V至5.5 V
高效集成FET，针对低占空比应用进行了优化 — 160 mΩ（高端）和110 mΩ（低端）
高效率，关断时电流小于10 μA
自动跳周期Eco-Mode™，轻载时实现高效率
初始带隙基准电压精度高
可调节软启动
预偏置软启动
700 kHz开关频率（fSW）
逐周期过流保护
电源正常输出
自动跳周期模式

应用领域

数字电视电源
高清蓝光光盘播放器
家庭网络终端
数字机顶盒（STB）

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2V~18V
	输出电压	760mV~5.5V
	输出电流	2A
	开关频率	700kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
