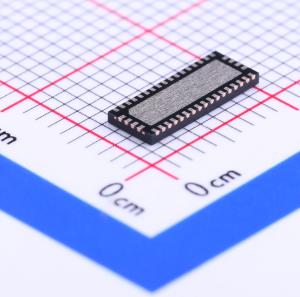

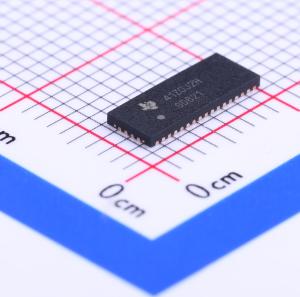

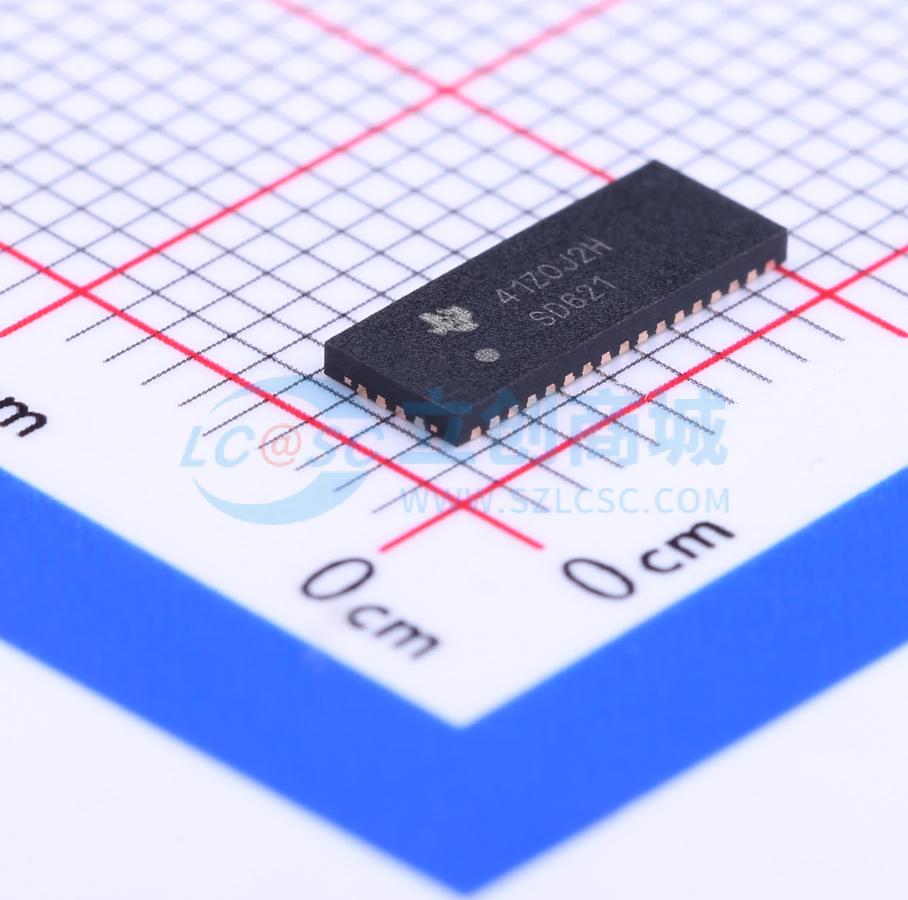

TS3DV621RUAR

针对DVI/HDMI/DisplayPort应用的12通道1:2复用/去复用开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有4个集成边频带控制通道（DDC，AUX，CEC，或者HPD）信号转换开关的1:2或者2:1双向复用器/去复用器。适用于HDMI，DVI和DisplayPort应用。
品牌名称: TI(德州仪器)
商品型号: TS3DV621RUAR
商品编号: C72097
商品封装: WFQFN-42-EP(3.5x9)
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

TS3DV621 是一款具有4 个集成边频带控制通道（DDC，AUX，CEC，或者HPD）信号转换开关的1:2 或者2:1 双向复用器/去复用器。运行在3 至3.6V的电源下，TS3DV621 提供低且平的接通状态电阻以及低I/O 电容，从而使TS3DV621 获得一个值为2.2GHz 的典型带宽。此器件为HDMI，DVI，和DisplayPort 应用提供所需的高带宽。TS3DV621 将高速物理链路接口从一个单一的HDMI 端口拓展至2 个HDMI 端口（A 或B 端口）或者反之亦然。它还可被用于显示端口(DP) 发送/接收应用。集成的边频带控制通道允许5V 信号通过，使得TS3DV621 适合于HDMI 应用。

TS3DV621 最常见的应用是接收应用。在这个情况下，可有2 个源（DVD，机顶盒，或者游戏控制台）被按一定路径连接至一个接收器。未选择的端口处于高阻抗模式，这样接收器只从一个源接收信息。高带宽数码内容保护(HDCP) 加密通过开关到达接收器进行解码。

商品特性

开关类型：2:1 或者1:2
数据速率兼容性：HDMI v1.4、DVI 1.0、DisplayPort 1.1a
带宽(-3dB)：2.2GHz
RON ≤ 8Ω
CON ≤ 5.6pF
VCC 范围：3.0V - 3.6V
I/O 电压范围：0 - 5V
位到位失真：典型值为6ps
传播延迟：典型值为40ps
特殊特性：专用使能逻辑电路支持高阻抗(Hi-Z) 模式；I关闭防止断电状态 (VCC = 0V) 下的电流泄漏
静电放电(ESD) 性能：2kV 人体模型（A114B，II 类）；1kV 充电器件模型(C101)
42 引脚四方扁平无引脚(QFN) 封装（9×3.5mm，引脚中心距0.5mm）

应用领域

DVI/HDMI/DisplayPort 信号开关
通用TMDS/LVDS 信号开关

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:2
	通道数	12
	工作电压	3V~3.6V
	导通电阻(Ron)	8Ω

	属性	参数值
	工作温度	-40℃~+85℃
	导通电容(Con)	5.6pF
	带宽	2.2GHz
	传播延迟(tpd)	40ps
