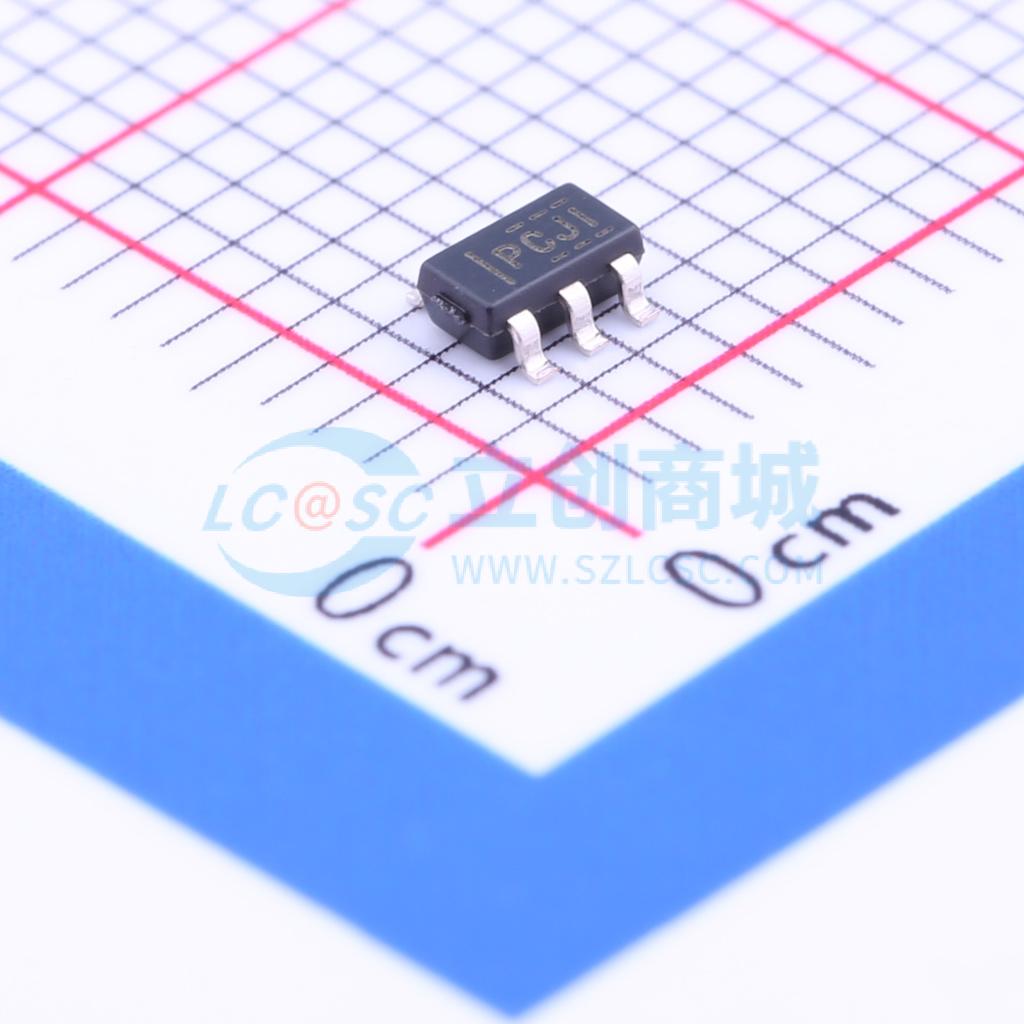

TPS76925DBVR

TPS769xx系列低压差（LDO）稳压器具备低压差、微功耗运行和小型化封装的优势。与传统LDO稳压器相比，这些稳压器具有低压差和超低静态电流的特点。TPS769xx系列器件采用5引脚小外形集成电路SOT - 23封装，非常适合微功耗应用以及电路板空间有限的场景。 新的电路设计与工艺创新相结合，使得传统的PNP传输晶体管被PMOS传输元件所取代。由于PMOS传输元件表现为低阻值电阻，因此压差非常低，在100 mA负载电流下（TPS76950）典型值为71 mV，且与负载电流成正比。由于PMOS传输元件是电压驱动器件，静态电流超低（最大28 μA），并且在整个输出负载电流范围（0 mA至100 mA）内保持稳定。该系列产品适用于笔记本电脑和手机等便携式系统，其超低压差特性和微功耗运行可显著延长系统电池的使用寿命。 TPS769xx还具备逻辑控制的睡眠模式，可关闭稳压器，在TJ = 25°C时，将静态电流降至典型值1 μA。TPS769xx提供1.2 V、1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、3.0 V、3.3 V和5 V的固定电压版本，以及可变电压版本（可在1.2 V至5.5 V范围内编程）。

• 100 mA负载下静态电流仅17 μA
• 待机模式下静态电流1 μA
• 100 mA负载下典型压差71 mV
• 过流限制
• 工作结温范围：-40°C至125°C
• 5引脚SOT - 23（DBV）封装

• 电池供电设备
