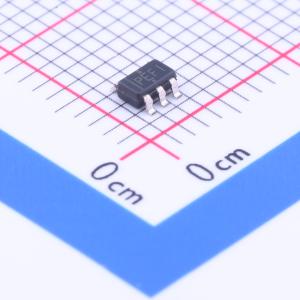

TPS79030DBVR

TPS790xx系列低压差（LDO）稳压器具备低压差、微功耗运行、低输出噪声和小型化封装等优势。与传统LDO稳压器相比，这些稳压器具有低压差和超低静态电流的特点。内部电阻与外部旁路电容配合，形成一个低通滤波器以降低噪声。使用0.01 μF旁路电容和10 μF输出电容时，TPS79030的输出电压噪声仅为56 μV RMS。TPS790xx系列器件采用5引脚小外形集成电路SOT - 23封装，非常适合微功耗操作、低输出噪声以及电路板空间有限的应用场景。

通常的PNP传输晶体管已被PMOS传输元件所取代。由于PMOS传输元件表现为低阻值电阻，因此压差非常低，在50 mA负载电流下（TPS79030）典型值为57 mV，且与负载电流成正比。静态电流超低（典型值为17 μA），并且在整个输出负载电流范围（0 mA至50 mA）内保持稳定。该系列产品适用于笔记本电脑和手机等便携式系统，其超低的压差和微功耗运行特性显著延长了系统电池的使用寿命。

TPS790xx还具备逻辑使能睡眠模式，可关闭稳压器，在TJ = 25°C时将静态电流降至典型值1 μA。TPS790xx提供1.5 V、1.8 V、2.5 V、2.8 V、3.0 V等多种输出电压选择。

与传统的PNP传输元件LDO设计相比，TPS790xx采用PMOS传输元件，显著降低了压差和电源电流。PMOS传输元件是一种电压控制型器件，与PNP晶体管不同，它不会随着输出电流的增加而需要更大的驱动电流。从无负载到最大负载，TPS790xx的电源电流基本保持恒定。

TPS790xx系列低压差（LDO）稳压器经过优化，适用于电池供电设备。它们具有极低的压差、低输出噪声、低静态电流（典型值为17 μA），并且具有使能输入，在稳压器关闭时可将电源电流降至1 μA。

内部电压基准是LDO稳压器中噪声的主要来源。TPS790xx有一个BYPASS引脚，通过一个150 kΩ的内部电阻连接到电压基准。150 kΩ的内部电阻与连接到BYPASS引脚的外部旁路电容配合，形成一个低通滤波器，以降低电压基准噪声，从而降低稳压器输出端的噪声。请注意，由于内部150 kΩ电阻和外部电容在旁路引脚处形成的RC时间常数，随着旁路电容的增加，输出启动时间会变长。

限流和热保护功能可防止因过大的输出电流和/或功耗而损坏器件。当输出电流达到约350 mA时，器件会进入恒流模式；进一步增加负载会降低输出电压，而不是增加输出电流。如果结温升至约165°C以上，热保护功能会关闭稳压器。当结温降至高温触发点以下约25°C时，器件会自动恢复工作。PMOS传输元件包含一个背栅二极管，当输入电压低于输出电压时，该二极管会传导反向电流。

EN输入引脚电压为1.7 V或更高时，将禁用TPS790xx内部电路，使电源电流降至1 μA。EN输入引脚电压低于0.9 V时，将启用TPS790xx并恢复正常工作。EN输入引脚没有故意设置迟滞，实际开关阈值约为1.5 V。

• 提供1.5 V、1.8 V、2.5 V、2.8 V、3.0 V输出电压的50 mA低压差稳压器
• 输出噪声典型值 ≤6 μV RMS（TPS79030）
• 50 mA负载时静态电流仅为17 μA
• 待机模式下静态电流为1 μA
• 50 mA负载时压差典型值为57 mV（TPS79030）
• 过流限制
• 工作结温范围为 - 40°C至125°C
• 5引脚SOT - 23（DBV）封装
