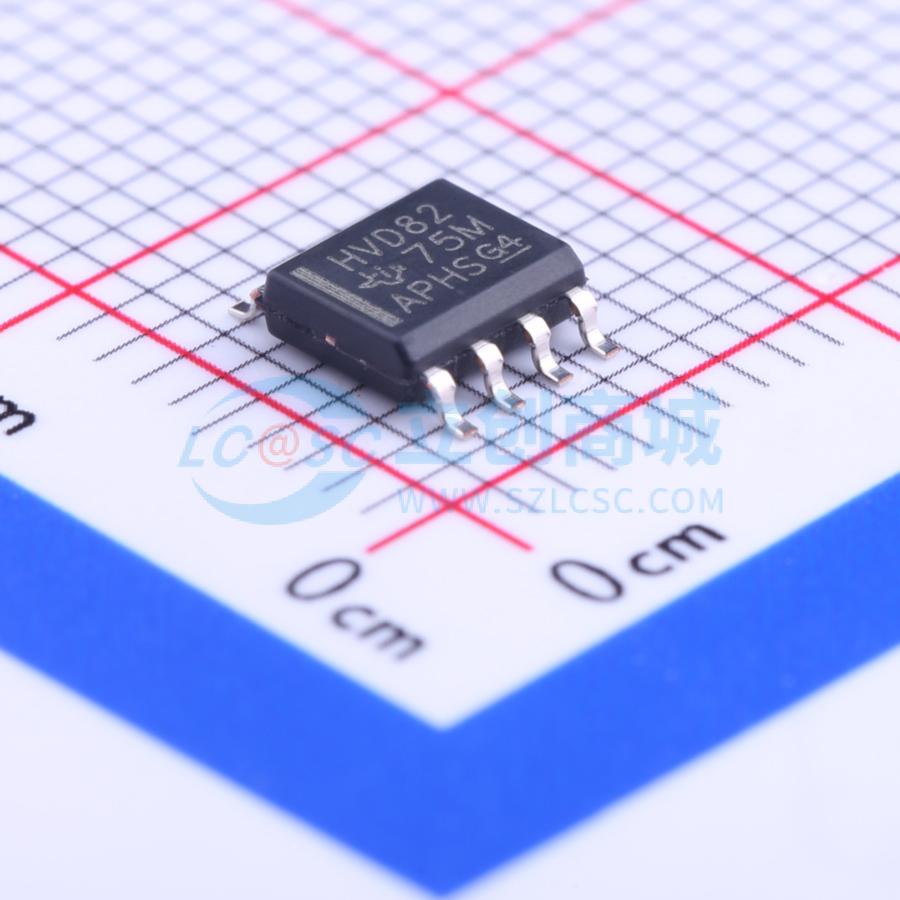

温馨提醒：图片仅供参考，商品以实物为准
SN65HVD82DR
SN65HVD82稳健耐用型RS-485收发器
- 描述
- 该器件兼具驱动器和接收器功能，适用于工业应用中的严格要求。总线引脚可耐受ESD事件，并具备高水平保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD82DR
- 商品编号
- C73631
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±4kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 900uA | |
| 通讯模式 | 半双工 |
商品概述
该器件兼具驱动器和接收器功能，稳健耐用，可满足特定工业应用中的严格要求。这些总线引脚可耐受ESD事件，并且具备符合人体模型、气隙放电和接触放电规范的高水平保护。 该器件将差分驱动器与差分接收器相结合，共同由单个5V电源供电。驱动器差分输出和接收器差分输入在内部连接，构成一个适用于半双工（两线制总线）通信的总线端口。该器件具有宽共模电压范围，因此适用于长线缆上的多点应用。该器件的额定温度范围介于 -40°C 和 85°C 之间。 The SN65HVD82 device is a half - duplex RS - 485 transceiver suitable for data transmission at rates up to 250 kbps over controlled - impedance transmission media (such as twisted - pair cabling). The device features a high level of internal transient protection, making it able to withstand up ESD strikes up to 12 kV (per IEC 61000 - 4 - 2) and EFT transients up to 4 kV (per IEC 61000 - 4 - 4) without incurring damage. Up to 256 units of SN65HVD82 may share a common RS - 485 bus due to the device’s low bus input currents. The device also features a low standby current consumption of 400 nA (typical).
商品特性
- 总线I/O保护
- ±16kV人体模型(HBM)保护
- ±12kV IEC 61000 - 4 - 2接触放电
- +4kV IEC61000 - 4 - 4快速瞬态突发
- 工业温度范围： -40°C至85°C
- 用于噪声抑制的较大接收器滞后（典型值为60mV）
- 信号传输速率经优化高达250kbps
应用领域
- 电表
- 楼宇自动化
- 工业网络
- 安全电子器件
