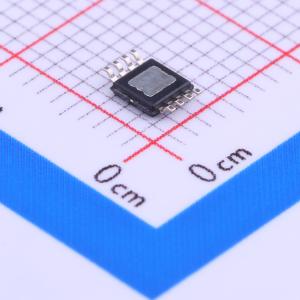

温馨提醒：图片仅供参考，商品以实物为准
THS3201MDGNREP
THS3201MDGNREP
- 描述
- THS3201-EP 增强型产品 1.8Ghz 低失真电流反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS3201MDGNREP
- 商品编号
- C73647
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | 13uV/℃ | |
| 压摆率(SR) | 9.8V/ns | |
| 输入偏置电流(Ib) | 90uA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 1.65nV/√Hz@10MHz | |
| 共模抑制比(CMRR) | 71dB | |
| 静态电流(Iq) | 14mA | |
| 输出电流 | 115mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源电压 | 6.6V~15V | |
| 双电源电压(Vee~Vcc) | 3.3V~7.5V；-7.5V~-3.3V | |
| 功能特性 | - |
商品概述
THS3201是一款宽带高速电流反馈放大器，设计可在±3.3V至±7.5V的宽电源电压范围内工作，适配高性能应用需求。宽电源范围结合低失真与高压摆率的特性，使其适合任意波形驱动器应用，优异的失真性能可支持驱动高分辨率、高采样率模数转换器。高压工作能力可提供低压器件无法实现的足够电压摆幅，适配相关测试测量类应用。输出上升与下降时间在一阶近似下几乎与阶跃大小无关，适合在高动态系统中缓冲从小型到大型的阶跃脉冲，具备出色线性度。该产品提供8引脚SOIC封装与带PowerPAD的8引脚MSOP封装。
商品特性
- 单位增益带宽：1.8 GHz
- 压摆率：6700 V/μs（G=2 V/V，RL=100Ω，5-V阶跃条件下）
- 三阶互调失真：-78 dBc（20 MHz，G=10 V/V，RL=100Ω，2-VPP包络条件下）
- 噪声系数：11 dB（G=10 V/V，RG=28Ω，RF=255Ω条件下）
- 10 MHz以上频率输入参考噪声：电压噪声1.65 nV/√Hz，同相电流噪声13.4 pA/√Hz，反相电流噪声20 pA/√Hz
- 输出驱动能力：100 mA
- 电源电压范围：±3.3V 至 ±7.5V
- 产品生命周期长，可提供产品变更提前通知与产品可追溯性
- 可提供-55℃~125℃工作温度范围选项
应用领域
- 高分辨率高采样率模数转换器驱动
- 高分辨率高采样率数模转换器输出缓冲
- 测试测量领域
- 自动测试设备
- 任意波形驱动应用
- 医疗应用
