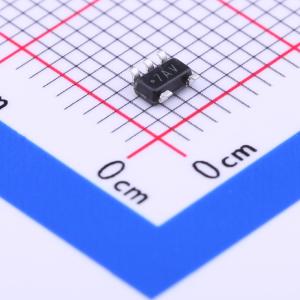

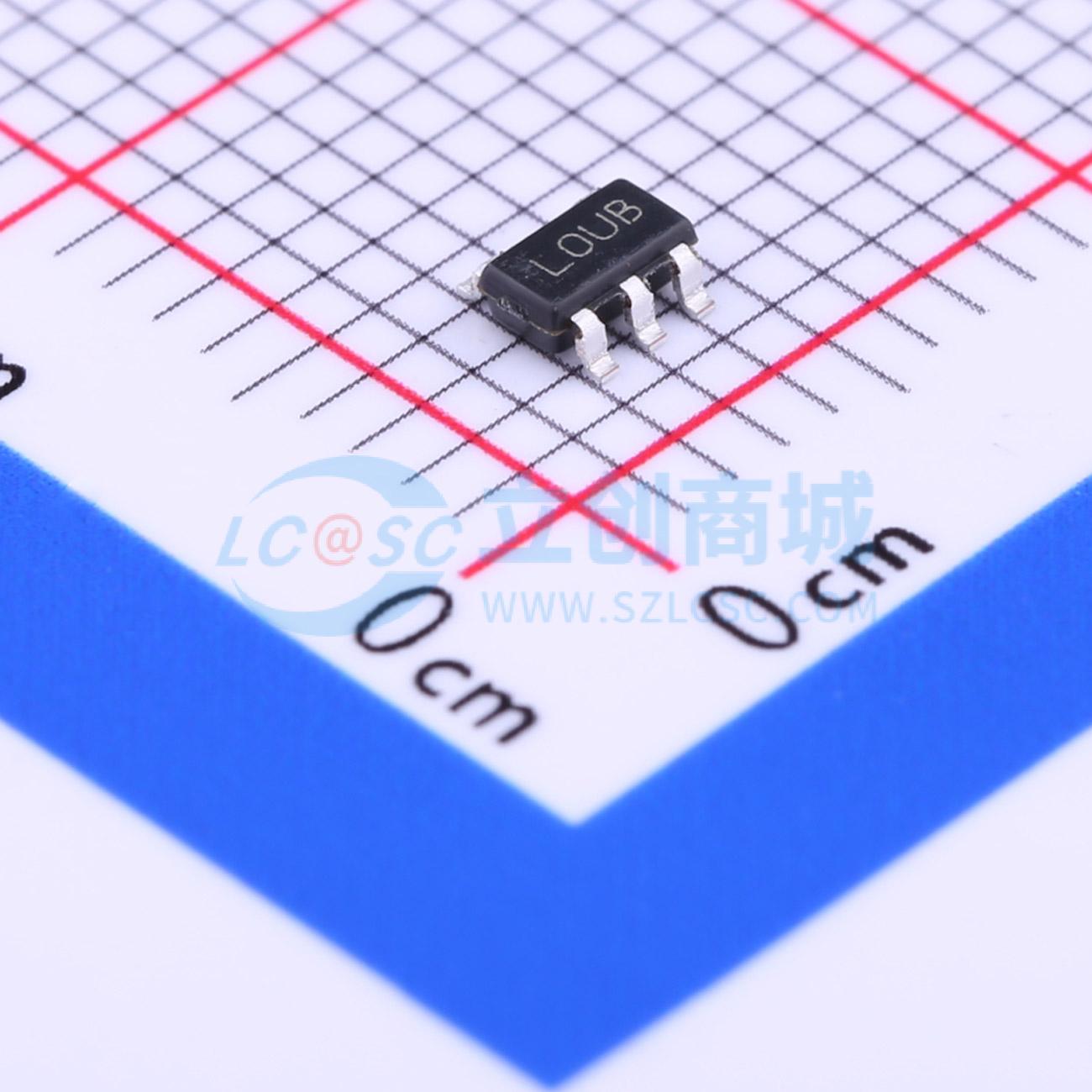

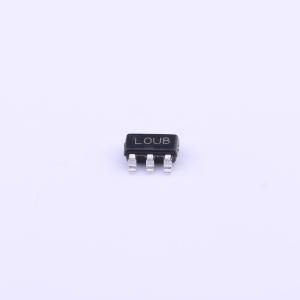

温馨提醒：图片仅供参考，商品以实物为准

LP2985IM5X-5.0/NOPB

具有使能功能的 150mA、16V、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP2985-N 具有使能功能的 150mA、16V、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP2985IM5X-5.0/NOPB
商品编号: C73908
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LP2985-N低噪声线性稳压器可提供高达150 mA的输出电流，输入至输出的压差仅需300 mV。LP2985-N采用优化的VIP（垂直集成PNP）工艺，为所有电池供电设计提供无与伦比的性能。LP2985-N器件可提供容差为1%的精确输出电压，在1 mA负载下静态电流仅为75 μA，在150 mA负载下为850 μA。通过添加一个10 nF的旁路电容，可在30 kHz带宽内将输出噪声降至30 μV_RMS。 LP2985-N设计用于与等效串联电阻（ESR）低至5 mΩ的陶瓷输出电容配合使用。该器件提供2.5 V至6.1 V的固定输出电压。提供最小的SOT-23和DSBGA封装，以实现绝对最小的电路板空间占用。

商品特性

输入电压范围：2.5 V至16 V
超低压差，确保150 mA输出电流
尽可能小的尺寸（SOT-23和0.5 mm间距的DSBGA封装）
所需外部元件最少
搭配低ESR输出电容时稳定
关断时静态电流<1 μA
所有负载下接地引脚电流低
输出电压精度1%（A级）
高峰值电流能力
低输出阻抗；典型值0.3 Ω（10 Hz至1 MHz）
过温及过流保护
结温范围：-40°C至125°C
可提供定制电压

应用领域

手机
掌上电脑和笔记本电脑
个人数字助理（PDA）
摄像机
个人立体声设备
相机

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	45dB@(1kHz)
	压差	350mV@(150mA)

	属性	参数值
	静态电流(Iq)	75uA
	噪声	30uVrms
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
