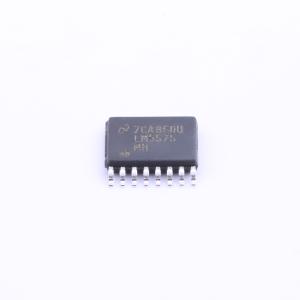

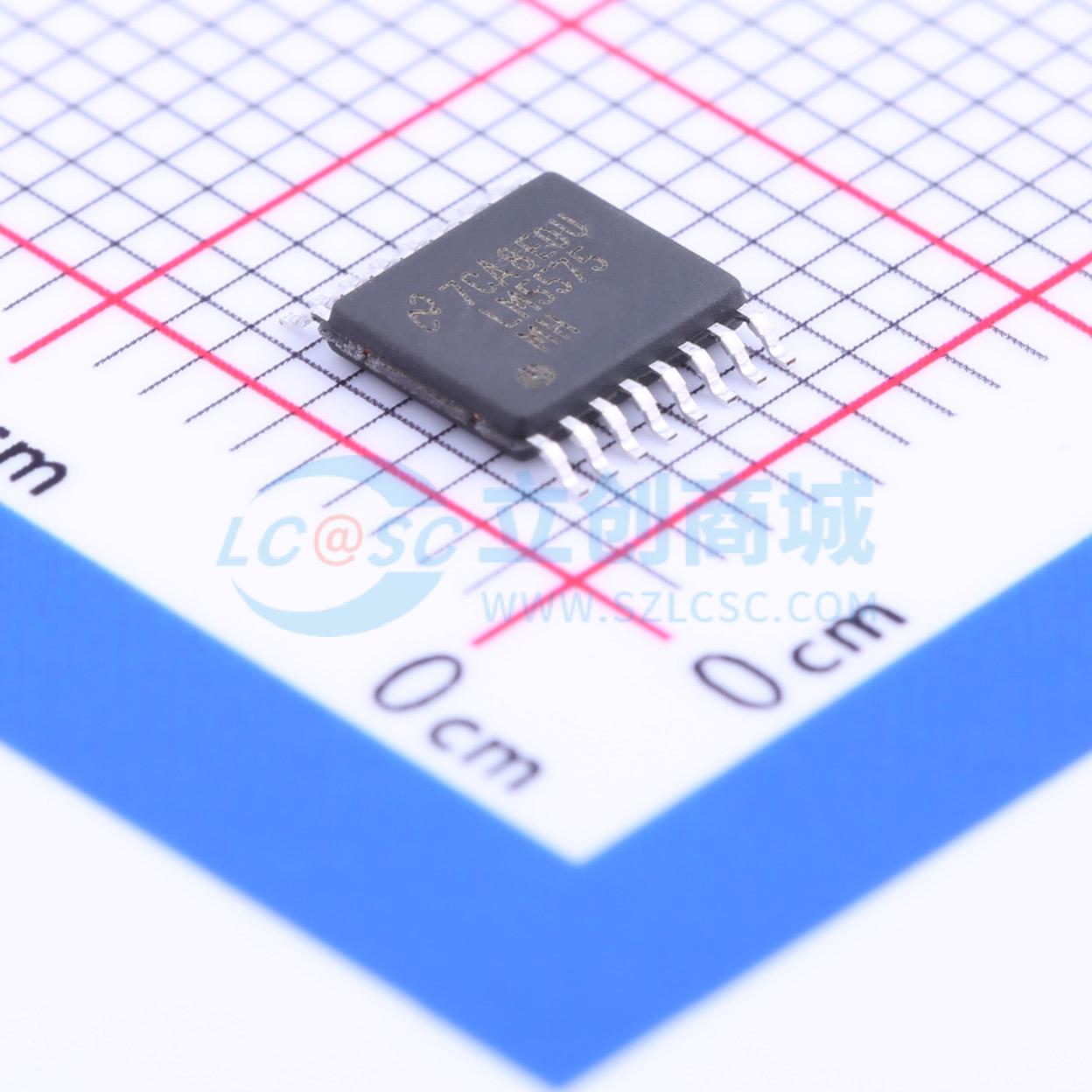

温馨提醒：图片仅供参考，商品以实物为准
LM5575MH/NOPB
75V, 1.5A降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5575 6V 至 75V、1.5A 宽输入电压降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5575MH/NOPB
- 商品编号
- C71225
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~75V | |
| 输出电压 | 1.225V~70V | |
| 输出电流 | 1.5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM5575开关稳压器提供以最少外部元器件实现高效高电压降压稳压器的所有必要功能。这个易于使用的稳压器集成了一个输出电流能力为1.5A的75V N沟道降压开关。稳压器控制方法基于利用仿真电流斜坡的电流模式控制。峰值电流模式控制提供固有线性电压前馈、逐周期限流和简单的环路补偿。使用仿真控制斜坡后降低了脉冲宽度调制电路的噪声敏感度，保证了高输入电压场合所必需的极小占空比的可靠处理。工作频率可通过用户编程在50kHz至500kHz之间调节。振荡器同步引脚允许多个LM5575稳压器自同步或者与一个外部时钟同步。输出电压可以低至1.225V。故障保护特性包括限流、热关断和远程关断能力。器件提供TSSOP-16封装，这种封装有为散热设计的裸露式焊盘。LM5575可以应用于很多场合，能高效降低未经调节的高输入电压。该器件非常适合电信、工业和汽车的电源总线电压范围。
商品特性
- 集成式75V，330mΩ N沟道MOSFET
- 超宽输入电压范围6V至75V
- 可调输出电压低至1.225V
- 1.5%反馈参考精度
- 利用单个电阻实现工作频率在50kHz至500kHz内可调
- 主或从频率同步
- 可调软启动
- 仿真电流模式控制架构
- 宽带误差放大器
- 内置保护
- 根据要求可提供通过AEC-Q100 0级认证的汽车级产品数据表(工作结点温度范围 -40°C至 +150°C)
应用领域
- 汽车
- 工业
