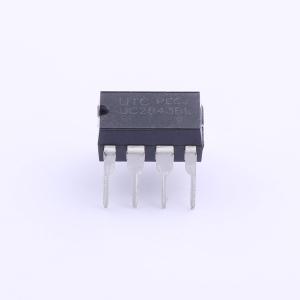

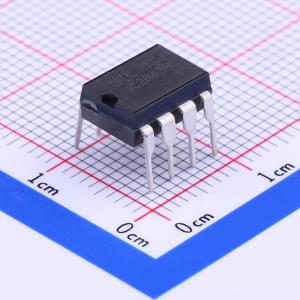

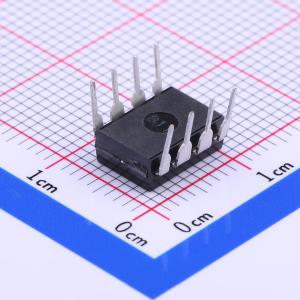

UC2843BL-D08-T
UC2843BL-D08-T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UTC(友顺)
- 商品型号
- UC2843BL-D08-T
- 商品编号
- C75522
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | 200mA | |
| 开关频率 | 100kHz~500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | - | |
| 拓扑结构 | - | |
| 静态电流(Iq) | 11mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - | |
| 功能特性 | 外部补偿；逐波限流 |
商品概述
UTC UC2843B 可实现离线或 DC-DC 固定频率电流模式控制设计，所需外部元件极少。内部集成的电路包括欠压锁定 (UVLO) 和一个在误差放大器输入端具备高精度的精密基准源。UTC UC2843B 还包含内部电路，其中有一个用于提供限流控制的脉宽调制 (PWM) 比较器、确保锁存操作的逻辑电路，以及一个设计用于源出或吸入高峰值电流的图腾柱输出级。该输出级在关断状态下为低电平，适合驱动 N 沟道 MOSFET。 UTC UC2843B 还具备以下优势：启动电流低于 0.5 mA，而振荡器放电电流规定为 8.3 mA（典型值）。在欠压锁定 (UVLO) 条件下，当 VCC = 5V 且吸入 10 mA 电流时，输出的最大饱和电压为 1.2V。 UTC UC2843B 的典型欠压锁定 (UVLO) 阈值为 8.4V（开启）和 7.6V（关断），可实现接近 100% 的占空比。
商品特性
- 电流模式工作：500 kHz
- 低启动电流值 < 0.5 mA
- 用于逐周期限流的锁存式 PWM
- 经过微调的振荡器放电电流
- 自动前馈补偿
- 带欠压锁定 (UVLO) 的内部微调基准源
- 带迟滞的大电流图腾柱输出欠压锁定 (UVLO)
- 双脉冲抑制
