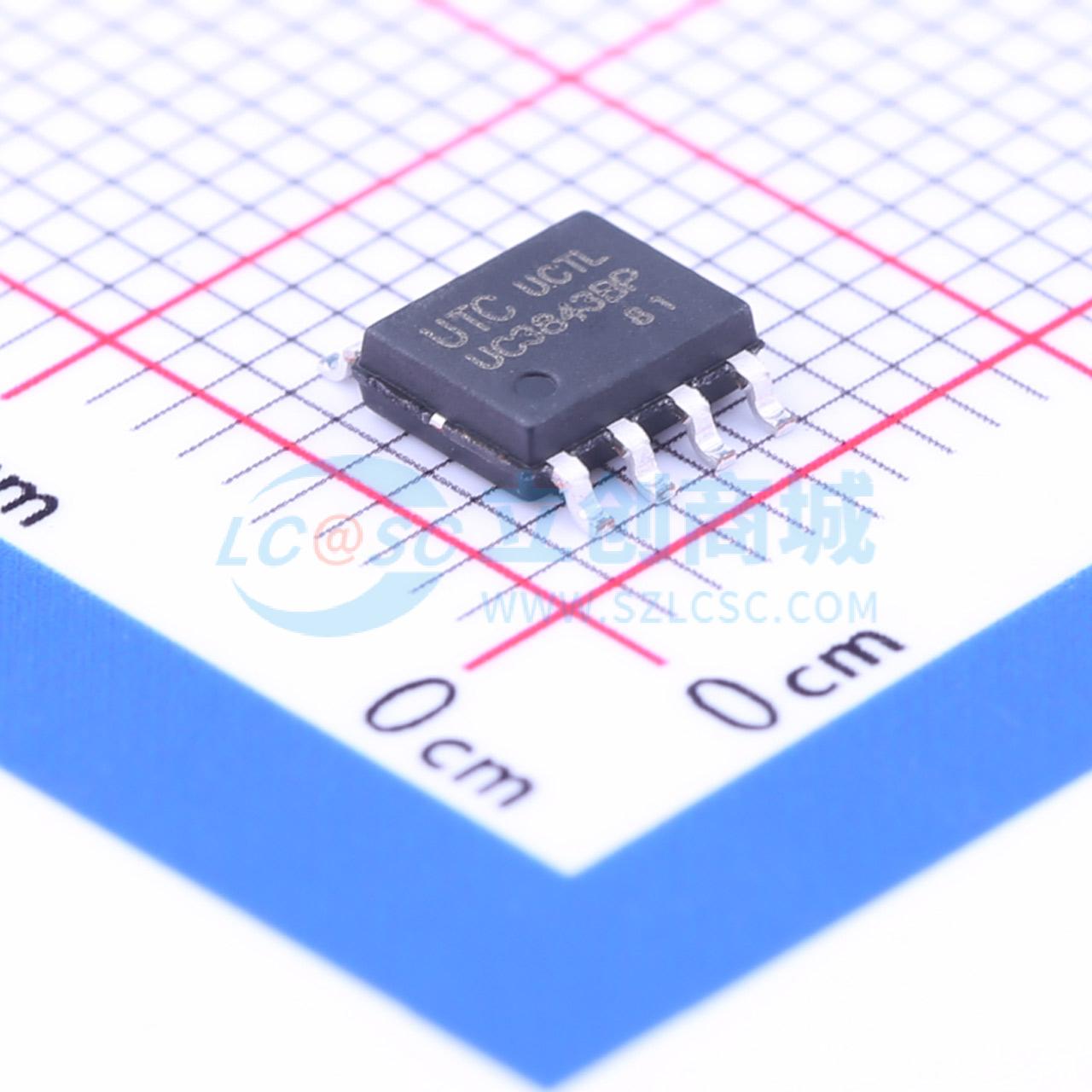

温馨提醒：图片仅供参考，商品以实物为准

UC3843BP-SO8-R

高性能电流模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UTC公司的UC3842B/3843B专门为离线式和直流-直流转换器应用而设计，能为设计人员提供一种使用最少外部元件的经济高效的解决方案。UC3842B的欠压锁定（UVLO）阈值为16V（开启）和10V（关断），非常适合离线式转换器。UC3843B则针对低电压应用进行了优化，其欠压锁定阈值为8.4V（开启）和7.6V（关断）
品牌名称: UTC(友顺)
商品型号: UC3843BP-SO8-R
商品编号: C75526
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

UTC UC3842B/3843B专为离线和直流-直流转换器应用而设计，为设计人员提供了一种使用最少外部元件的经济高效解决方案。 UC3842B的欠压锁定（UVLO）阈值为16V（开启）和10V（关闭），非常适合离线转换器。UC3843B则针对低电压应用进行了优化，其欠压锁定阈值为8.4V（开启）和7.6V（关闭）。

商品特性

微调振荡器，实现精确频率控制
振荡器频率保证为250kHz
电流模式工作频率可达500kHz
自动前馈补偿
锁存式PWM，实现逐周期电流限制
内部微调基准电压源，带欠压锁定功能
大电流图腾柱输出
带迟滞的欠压锁定
低启动和工作电流

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交58单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7.6V~8.4V
	耗散功率(Pd)	300mW

	属性	参数值
	最大占空比	96%
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	0℃~+70℃
