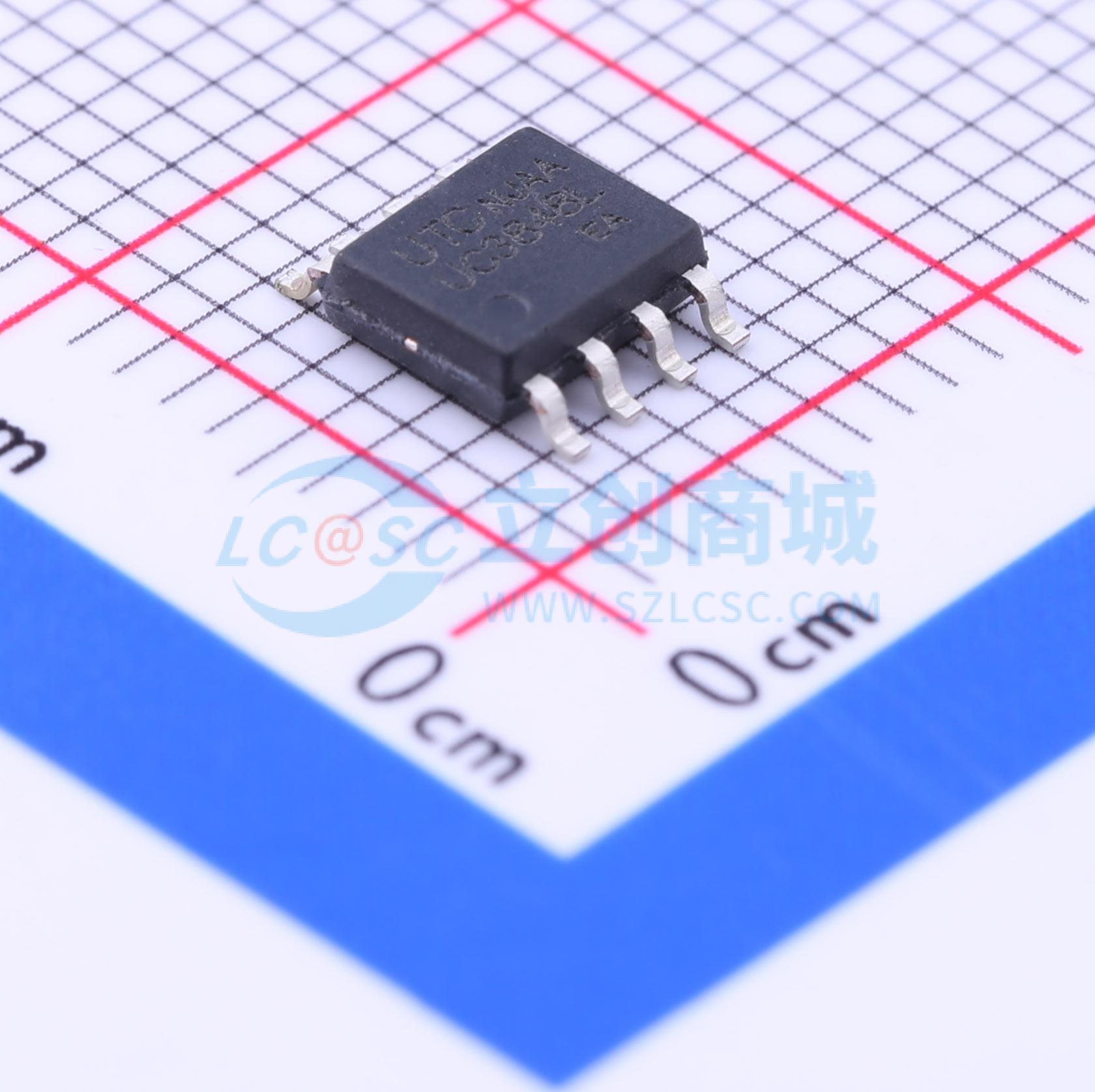

温馨提醒：图片仅供参考，商品以实物为准
UC3848L-S08-R
UC3848L-S08-R
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- UTC(友顺)
- 商品型号
- UC3848L-S08-R
- 商品编号
- C75527
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.2V~22V | |
| 开关频率 | 61kHz~75kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 74% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
UTC UC3848专为提供多项特殊增强功能而设计，以满足各种需求，例如，具备低待机功耗（<0.3W）的节能模式、跳频功能、恒定输出功率限制、斜率补偿、过流保护（OCP）、过压保护（OVP）、过载保护（OLP）、欠压锁定（UVLO）、短路保护（SCP）、过温保护（OTP）等。在特定情况下，IC会关断或自动重启。
商品特性
- 低启动电流（约22μA）
- 固定开关频率（标称值为68KHz）
- 跳频功能，改善EMI性能
- 待机功耗低于0.3W的设计
- 轻载时频率线性降至26KHz
- 软启动
- 内部斜率补偿
- 通用交流输入范围内的恒定功率限制
- 栅极输出最大电压钳位（15V）
- 最大占空比74%
- 过温保护
- 过载保护
- 过压保护
- 前沿消隐
- 逐周期电流限制
- 欠压锁定
- 短路保护
