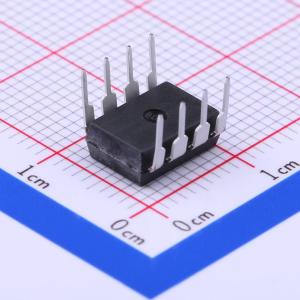

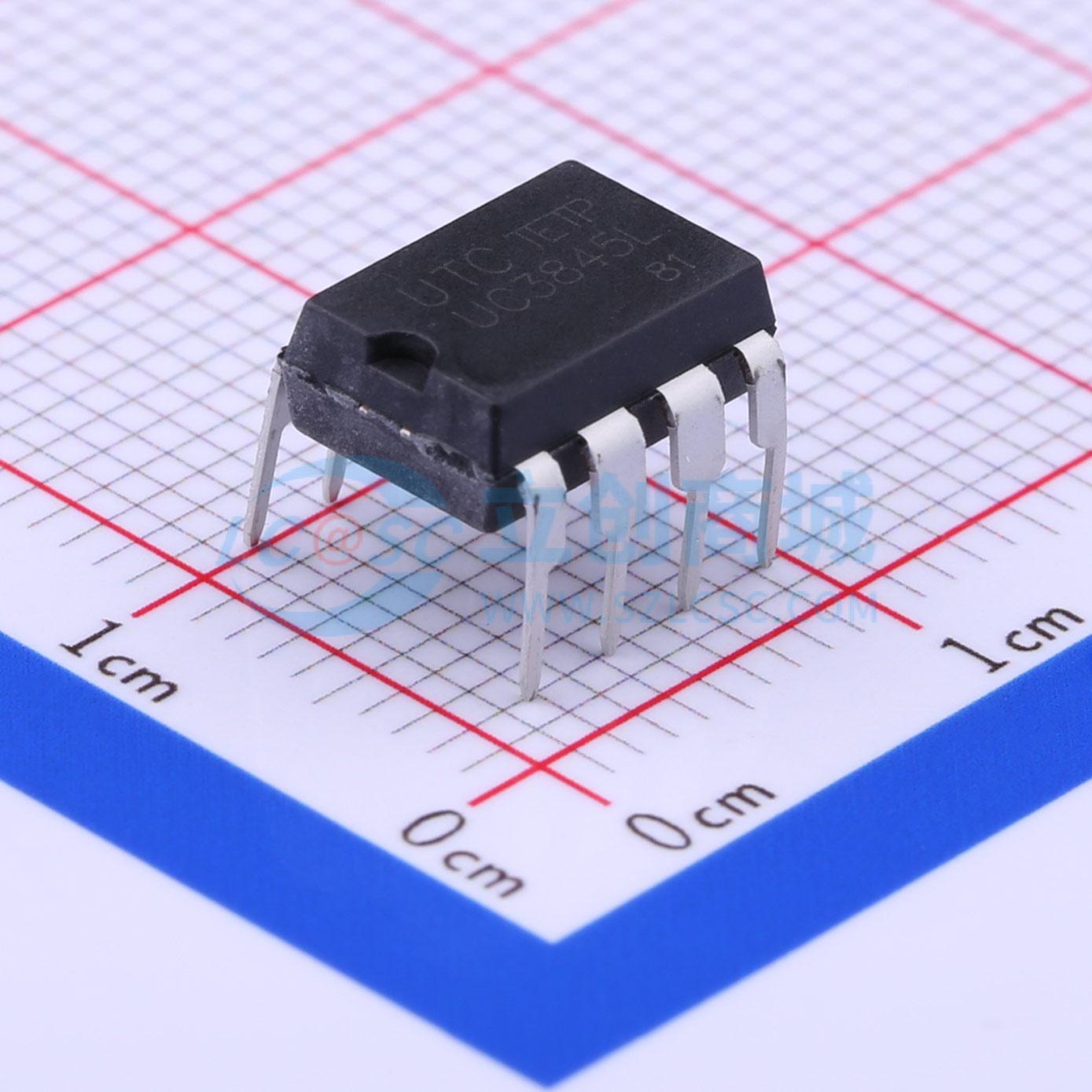

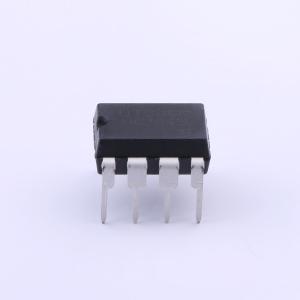

温馨提醒：图片仅供参考，商品以实物为准

UC3845L-D08-T

高性能电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UTC UC3844/3845是高性能固定频率电流模式控制器，专为离线和直流 - 直流转换器应用而设计，所需外部元件极少。UC3844和UC3845的区别在于最大占空比范围和欠压锁定阈值。UC3844非常适合离线应用，其欠压锁定（UVLO）阈值为16V（开启）和10V（关闭）；而UC3845的欠压锁定阈值为8.5V（开启）和7.6V（关闭），适用于低电压应用
品牌名称: UTC(友顺)
商品型号: UC3845L-D08-T
商品编号: C71116
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.05克(g)

商品参数

	属性	参数值
	最大占空比	48%
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	0℃~+70℃

商品概述

UTC UC3844/3845是高性能固定频率电流模式控制器，专为离线和DC-DC转换器应用而设计，所需外部元件极少。 UC3844和UC3845的区别在于最大占空比范围和欠压锁定阈值。UC3844非常适合离线应用，其欠压锁定（UVLO）阈值为16V（开启）和10V（关闭）；而UC3845的欠压锁定阈值为8.5V（开启）和7.6V（关闭），适用于低电压应用。

商品特性

工作输出开关频率高达500 kHz
自动前馈补偿
用于逐周期电流限制的锁存PWM
大电流图腾柱输出
带欠压锁定的内部微调基准
带迟滞的欠压锁定
低启动和工作电流

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7.6V~25V
	开关频率	47kHz~57kHz
	耗散功率(Pd)	1250mW
