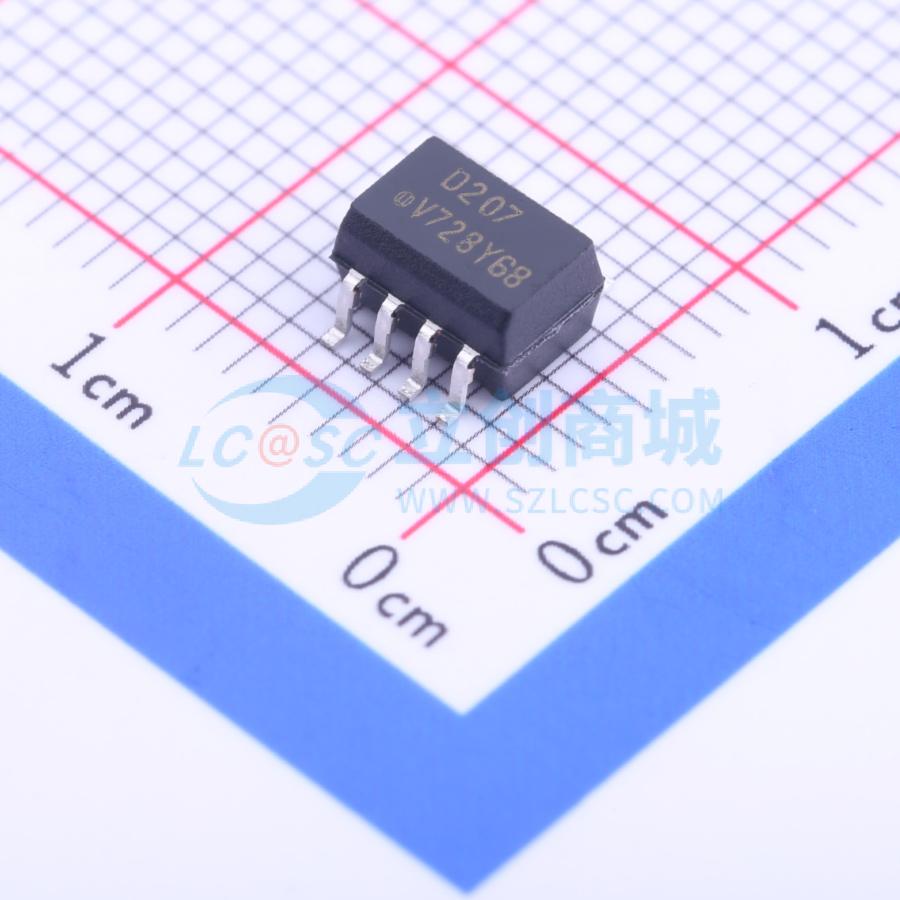

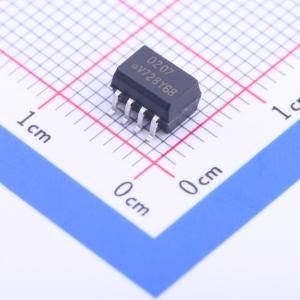

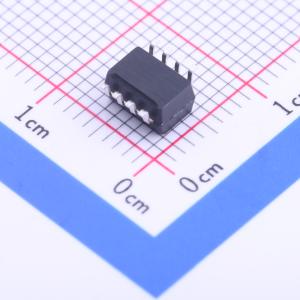

ILD207T

DC输入隔离电压(rms):4000V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是由砷化镓红外 LED 和硅 NPN 光电晶体管组成的光耦合对。该器件可传输包括直流电平的信号信息，同时在输入和输出之间保持高度的电气隔离。采用标准 SOIC-8 小外形封装，适用于空间有限的高密度应用。这种封装不仅无需通孔，还符合表面贴装器件的标准。指定的最小和最大电流传输比（CTR）允许相邻电路的电气设计具有较窄的容差。70V 的高集电极-发射极击穿电压（BVCEO）比 30V 的行业标准提供了更高的安全裕度。
品牌名称: VISHAY(威世)
商品型号: ILD207T
商品编号: C71049
商品封装: SO-8-150mil
包装方式: 编带
商品毛重: 0.344克(g)

商品参数

	属性	参数值
	输出通道数	2
	集射极饱和电压(VCE(sat))	400mV@2.5mA,10mA
	上升时间(tr)	3us@2mA,100Ω
	下降时间	4.7us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	100%
	电流传输比(CTR)最大值/饱和值	200%
	正向电流(If)	30mA

通道数：2
电压 - 隔离：4000Vrms
电流传输比（最小值）：100% @ 10mA
电流传输比（最大值）：200% @ 10mA
打开 / 关闭时间（典型值）：6μs，5μs
上升/下降时间（典型值）：3μs，4.7μs
输入类型：DC
输出类型：晶体管
电压 - 输出（最大值）：70V
电压 - 正向（Vf）（典型值）：1.2V
电流 - DC 正向（If）：30mA
Vce 饱和值（最大值）：400mV
工作温度：-55°C ~ 100°C
安装类型：表面贴装
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：8-SOIC

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交32单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.2V
	输出电流	-
	隔离电压(Vrms)	4kV
	直流反向耐压(Vr)	6V
	负载电压	70V
