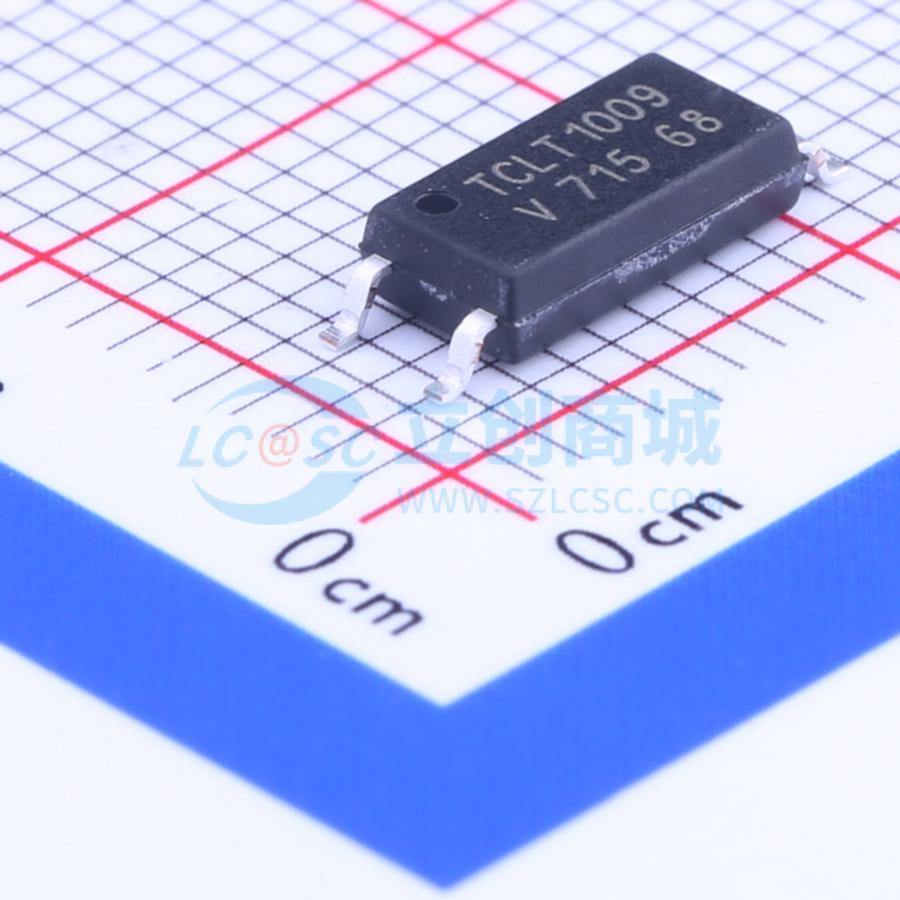

TCLT1009实物图

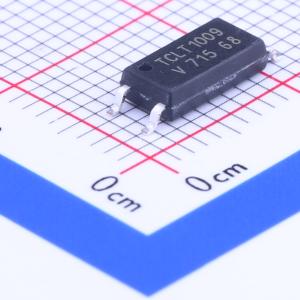

  • TCLT1009商品缩略图

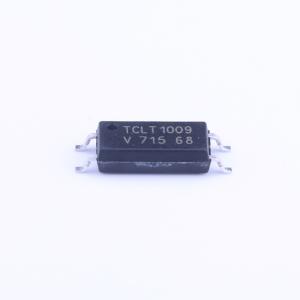

  • TCLT1009商品缩略图

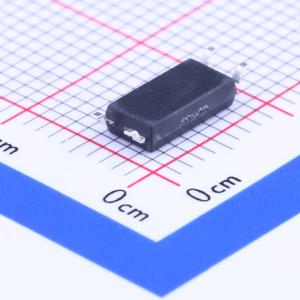

  • TCLT1009商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TCLT1009

DC输入 隔离电压(rms):5000V

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
由一个光电晶体管和一个砷化镓红外发光二极管光耦合而成，采用4引脚SOP4L封装。
品牌名称
VISHAY(威世)
商品型号
TCLT1009
商品编号
C73498
商品封装
SOP-4-2.54mm​
包装方式
编带
商品毛重
0.254克(g)

商品参数

属性参数值
商品目录晶体管输出光耦
输入类型DC
输出类型光电三极管
正向压降(Vf)1.25V
输出电流50mA
隔离电压(Vrms)5kV
直流反向耐压(Vr)6V
负载电压70V
输出通道数-
属性参数值
集射极饱和电压(VCE(sat))300mV@10mA,1mA
上升时间(tr)3us
下降时间4.7us
工作温度-55℃~+100℃
电流传输比(CTR)最小值200%
电流传输比(CTR)最大值/饱和值400%
总功耗(Pd)250mW
正向电流(If)60mA

商品概述

TCLT100系列由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用4引脚SOP4L封装。

商品特性

  • 贴片式薄型4引脚封装
  • 最大重复峰值隔离电压（V_IORM） = 1050 V
  • 电流传输比（CTR）可选，详见订购信息
  • 特殊结构
  • 极低的耦合电容
  • 直流输入，晶体管输出
  • 爬电距离 > 8 mm

应用领域

  • 开关电源
  • 计算机外设接口
  • 微处理器系统接口
