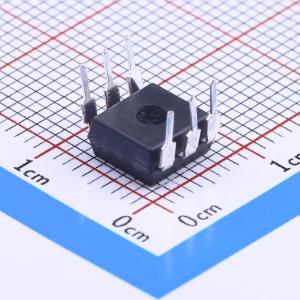

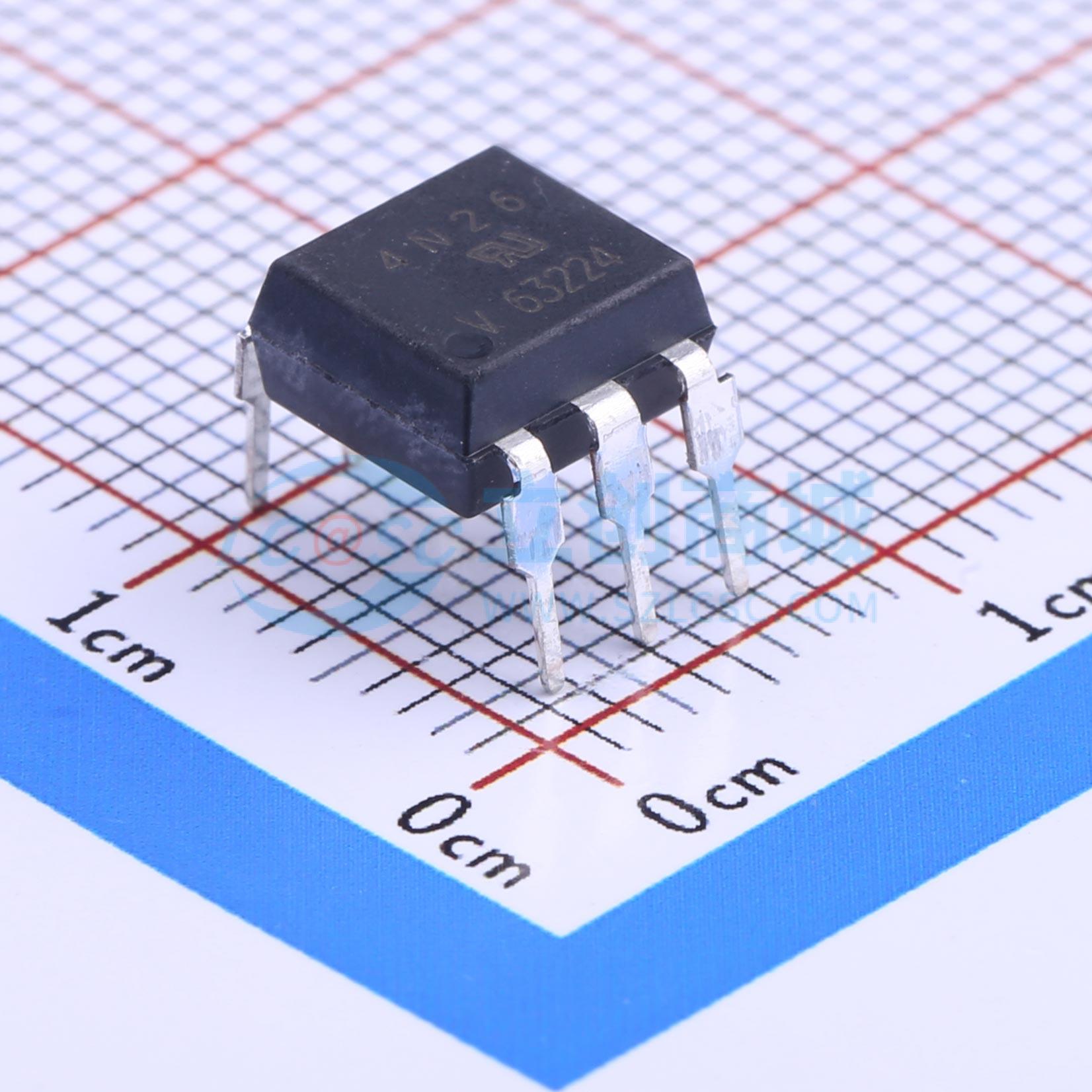

4N26

DC输入

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是单通道光电晶体管耦合器，由砷化镓红外 LED 和硅 NPN 光电晶体管组成。
品牌名称: VISHAY(威世)
商品型号: 4N26
商品编号: C73399
商品封装: DIP-6
包装方式: 管装
商品毛重: 0.896克(g)

商品参数

通道数：1
电压 - 隔离：1500Vrms
电流传输比（最小值）：20% @ 10mA
上升/下降时间（典型值）：3μs，3μs
输入类型：DC
输出类型：有基极的晶体管
电压 - 输出（最大值）：30V
电流 - 输出/通道：100mA
电压 - 正向（Vf）（典型值）：1.2V
电流 - DC 正向（If）：80mA
Vce 饱和值（最大值）：500mV
工作温度：-55°C ~ 100°C
安装类型：通孔
封装/外壳：6-DIP（0.300"，7.62mm）
供应商器件封装：6-DIP

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.3V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	5V

	属性	参数值
	负载电压	70V
	输出通道数	1
	集射极饱和电压(VCE(sat))	-
	上升时间(tr)	2us@10mA,100Ω
	下降时间	2us@10mA,100Ω
	工作温度	-55℃~+100℃
