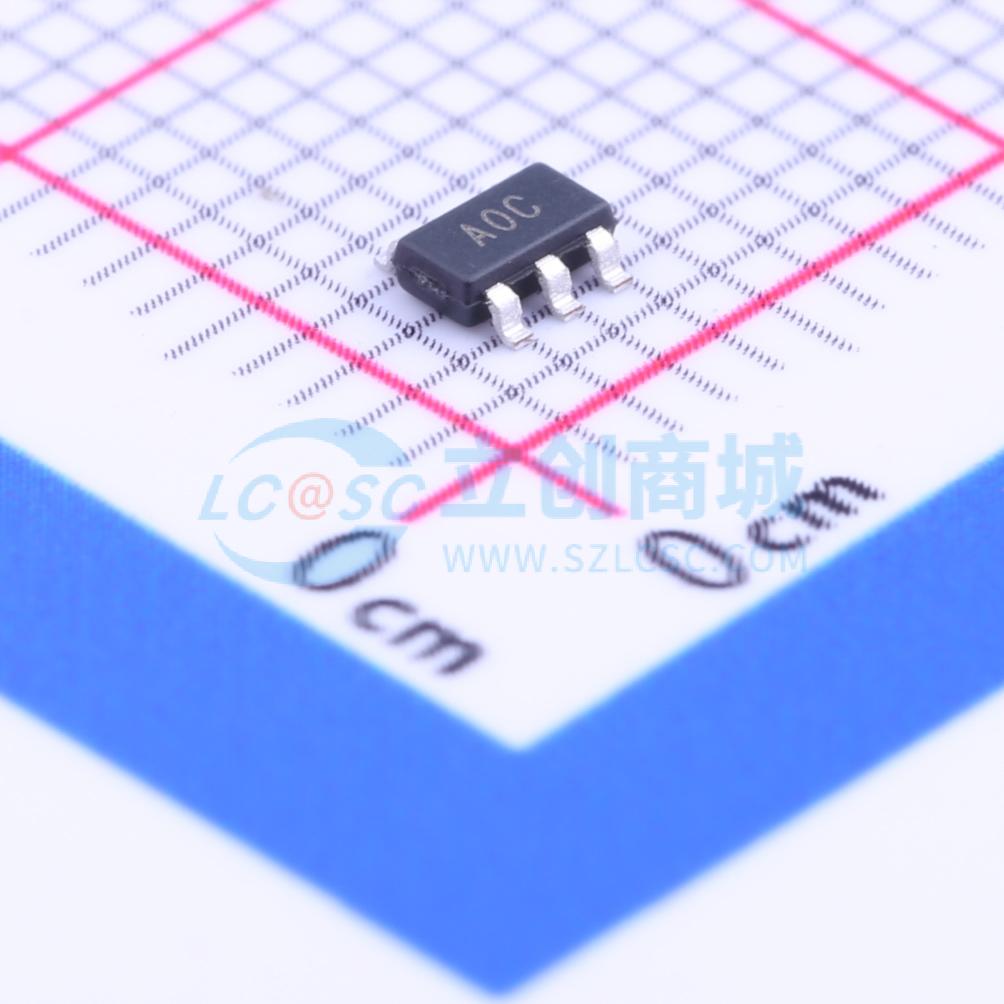

温馨提醒：图片仅供参考，商品以实物为准

AD8538AUJZ-REEL7

低功耗高精度自动调零运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、精密、自稳零运算放大器（采用5引脚TSOT-23封装）
品牌名称: ADI(亚德诺)
商品型号: AD8538AUJZ-REEL7
商品编号: C73471
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	430kHz
	输入偏置电流(Ib)	15pA
	输入失调电压(Vos)	5uV
	共模抑制比(CMRR)	150dB
	压摆率(SR)	0.4V/us
	输出电流	25mA
	轨到轨	-

	属性	参数值
	输入失调电压温漂(Vos TC)	30nV/℃
	静态电流(Iq)	180uA
	工作温度	-40℃~+125℃
	单电源	2.7V~5.5V
	双电源(Vee ~ Vcc)	-2.5V~-1.35V；1.35V~2.5V
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	50nV/√Hz@1kHz
	输入失调电流(Ios)	50pA

商品概述

AD8538/AD8539是高精度放大器，具有极低失调电压、低输入偏置电流和低功耗的特点。在5.0 V电源电压下，每个放大器的最大电源电流小于215 μA。该放大器在2.7 V至5.0 V单电源（±1.35 V至±2.5 V双电源）下可完全正常工作。 AD8538/AD8539功耗极低，非常适合电池供电设备和便携式仪器。 AD8538/AD8539的工作温度范围为扩展工业温度范围（-40°C至+125°C）。AD8538放大器提供5引脚TSOT - 23和8引脚窄体SOIC封装，AD8539放大器提供8引脚窄体SOIC和8引脚MSOP封装。

商品特性

低失调电压：最大13 μV
输入失调漂移：0.03 μV/°C
单电源工作：2.7 V至5.5 V
高增益、共模抑制比（CMRR）和电源抑制比（PSRR）
低输入偏置电流：25 pA
低电源电流：180 μA
符合汽车应用要求

应用领域

移动通信
便携式仪器
电池供电设备
传感器接口
温度测量
电子秤
