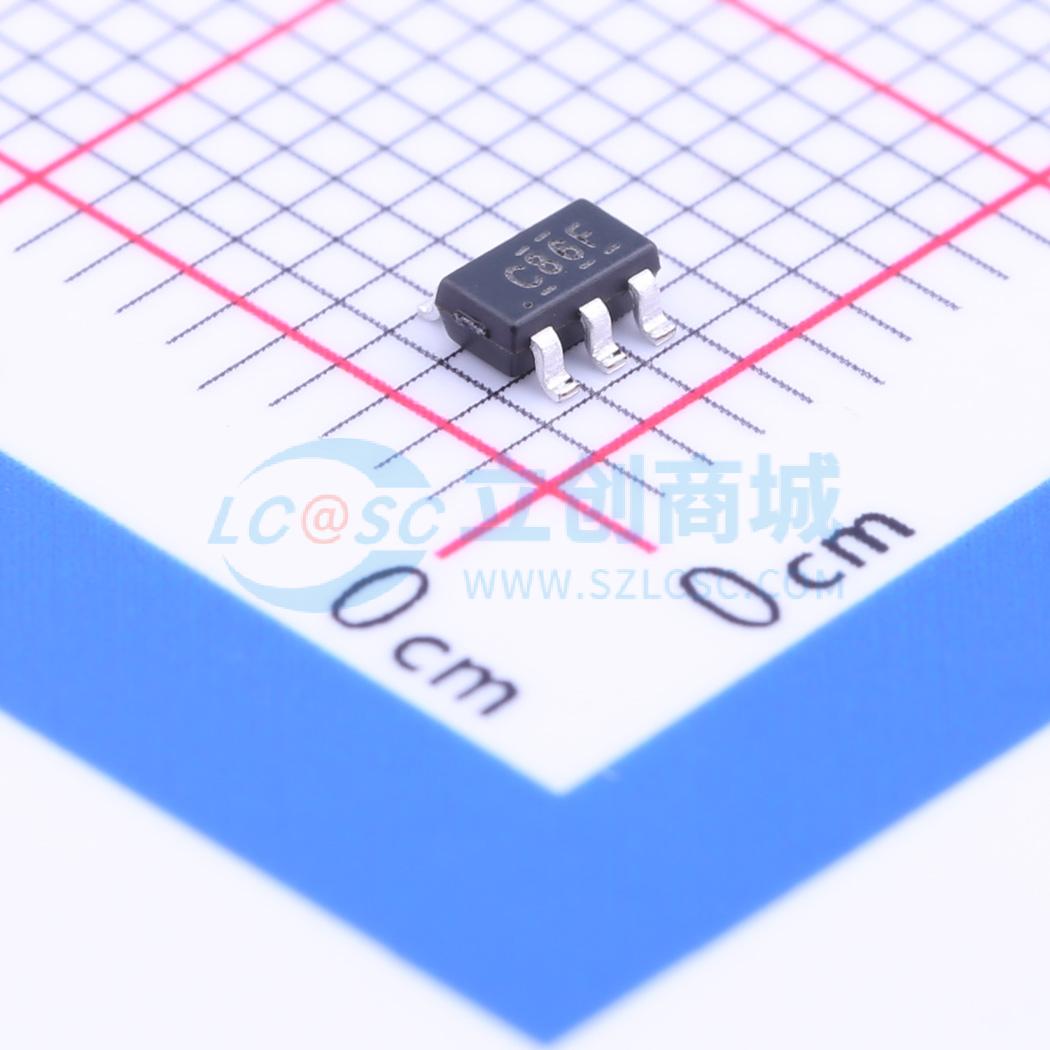

SN74LVC1G86DBVT实物图

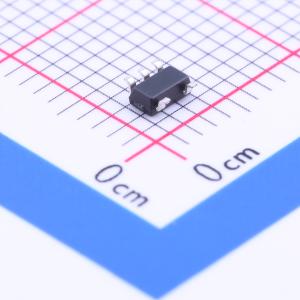

  • SN74LVC1G86DBVT商品缩略图
  • SN74LVC1G86DBVT商品缩略图
  • SN74LVC1G86DBVT商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC1G86DBVT

单路二输入异或门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC1G86 单路 2 输入、1.65V 至 5.5V XOR（异或）门
品牌名称
TI(德州仪器)
商品型号
SN74LVC1G86DBVT
商品编号
C73458
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.033克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型异或门
通道数1
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)1.7V~2V
属性参数值
输入低电平(VIL)700mV~800mV
输出高电平(VOH)1.9V；2.4V；2.3V；1.2V；3.8V
输出低电平(VOL)550mV；100mV；300mV；400mV；450mV
系列74LVC系列
传播延迟(tpd)4ns@5V,50pF
工作温度-40℃~+125℃
输入通道数2
功能特性局部关断模式；过压容忍输入；后驱动保护

应用领域

  • 无线耳机
  • 电机驱动和控制
  • 电视机顶盒音频
