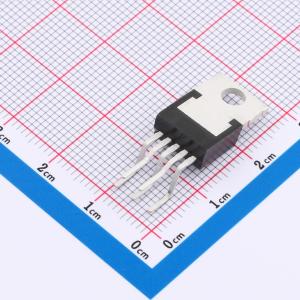

LM1875L-TB5-T
LM1875L-TB5-T 定型脚
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款单片功率放大器，可为消费音频应用提供极低失真和高质量性能。它在 ±25V 电源下，可向 4Ω 或 8Ω 负载提供 20W 功率。使用 8Ω 负载和 ±30V 电源时，可提供超过 30W 的功率。该放大器设计为使用最少的外部组件。设备过载保护包括内部电流限制和热关断。采用先进的电路技术和工艺，即使在高输出功率水平下也能实现极低的失真水平。其他出色的特性包括高增益、快速压摆率和宽功率带宽、大输出电压摆幅、高电流能力以及非常宽的电源范围。放大器内部补偿，增益为 10 或更高时稳定。
- 品牌名称
- UTC(友顺)
- 商品型号
- LM1875L-TB5-T
- 商品编号
- C71093
- 商品封装
- TO-220B
- 包装方式
- 管装
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 25Wx1@4Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 16V~60V | |
| 总谐波失真+噪声(THD+N) | 0.015% | |
| 静态电流(Iq) | 70mA | |
| 电源纹波抑制比(PSRR) | 95dB |
商品概述
UTC LM1875是一款单片功率放大器，可为消费类音频应用提供极低失真和高品质性能。在±25V电源下，它能向4Ω或8Ω负载提供20W功率。使用8Ω负载和±30V电源时，可提供超过30W的功率。该放大器设计为只需最少的外部元件即可工作。器件过载保护包括内部电流限制和热关断。 UTC LM1875的设计采用了先进的电路技术和工艺，即使在高输出功率水平下也能实现极低的失真水平。其他出色特性包括高增益、快速压摆率和宽功率带宽、大输出电压摆幅、高电流能力以及非常宽的电源范围。该放大器内部补偿，增益为10或更高时稳定。
商品特性
- 高达30W输出功率
- 开环电压增益（Avo）典型值90dB
- 低失真：0.015%，1kHz，20W
- 宽功率带宽：70kHz
- 交流和直流对地短路保护
- 带假释电路的热保护
- 高电流能力：4A
- 宽电源范围16V - 60V
- 内部输出保护二极管
- 94dB纹波抑制比
应用领域
- 高性能音频系统
- 桥接放大器
- 立体声留声机
- 伺服放大器
- 仪器系统
