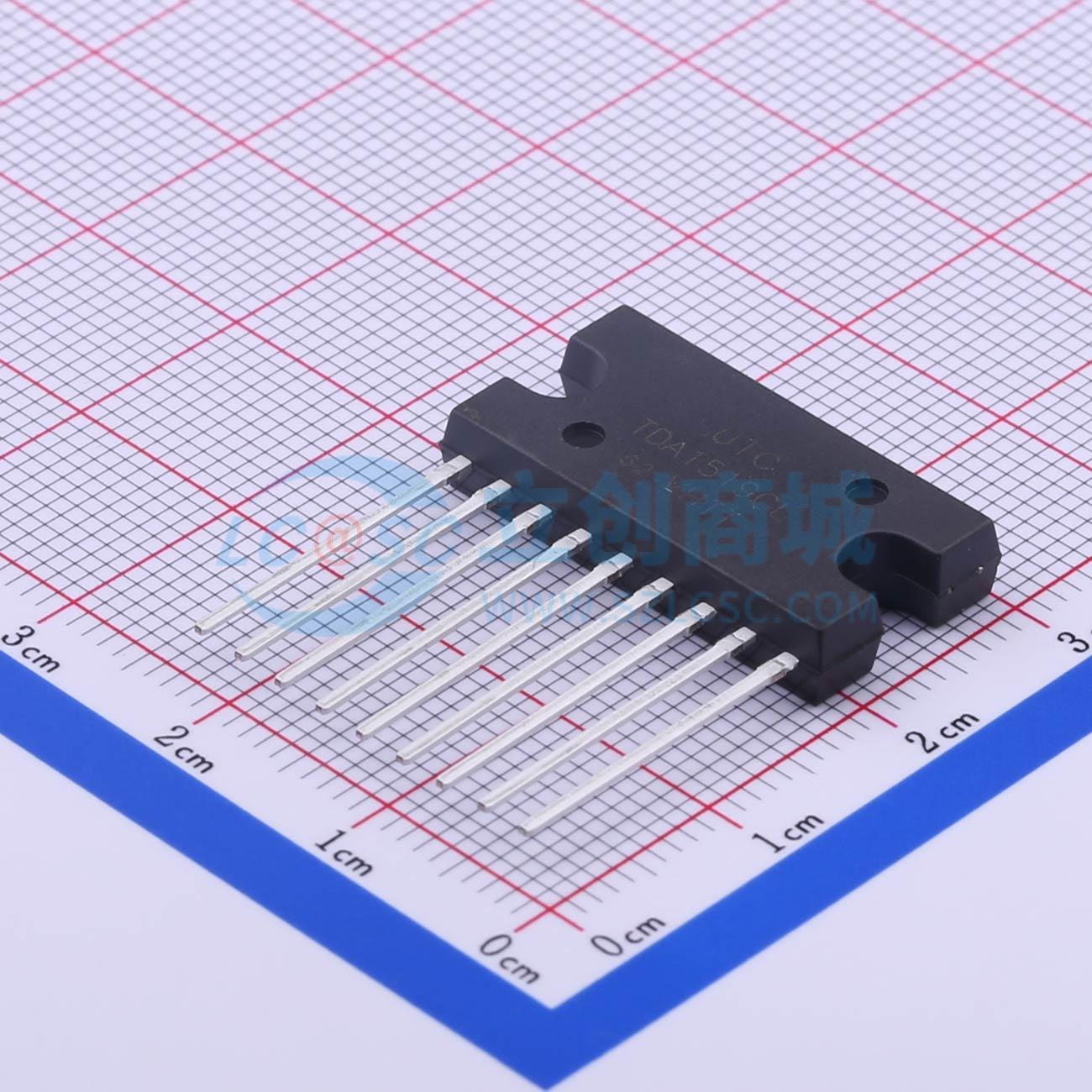

TDA1519CL-H09-B-T
11W立体声B类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC TDA1519C是一款增益固定为40dB的集成B类双输出放大器。它采用9引脚单排直插式塑料功率封装，具有低热阻和高散热性。
- 品牌名称
- UTC(友顺)
- 商品型号
- TDA1519CL-H09-B-T
- 商品编号
- C73294
- 商品封装
- HSIP-9B
- 包装方式
- 管装
- 商品毛重
- 6.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | B类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 11Wx2@2Ω | |
| 工作电压 | 6V~17.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.1% | |
| 静态电流(Iq) | 40mA | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 40dB |
商品概述
UTC TDA1519C是一款增益固定为40dB的集成B类双输出放大器。它采用9引脚塑料单列直插式功率封装，具有低热阻和高散热性。
商品特性
- HSIP-9B
- 两个相同的放大器，具有相同的差分输入级，适用于立体声或BTL应用。
- 负载突降、反极性、短路和过温保护
- 固定增益40dB，纹波抑制性能良好
- 静音/待机开关，开关电流低
- 桥接负载（BTL）工作所需的外部元件极少
- 无开机/关机爆音
- 低待机电流（<100μA）
