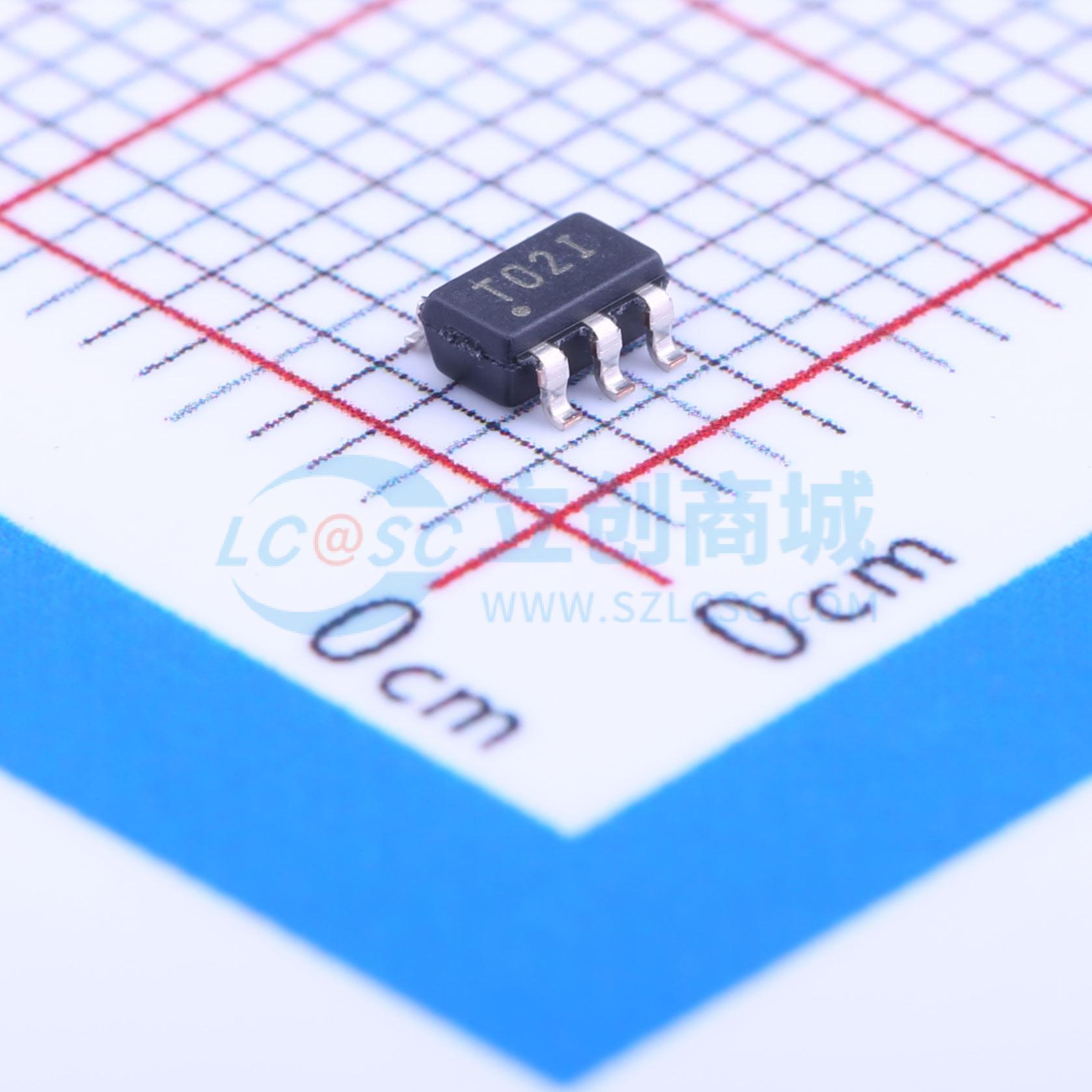

温馨提醒：图片仅供参考，商品以实物为准

TPS72325DBVR

具有使能功能的 200mA、负电压、可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS723 200mA 负输出低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS72325DBVR
商品编号: C69932
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS723xx系列低压差（LDO）负电压稳压器具备一系列理想特性，适用于低噪声应用。这些器件能够在 -10 V至 -2.7 V的输入电压下工作，支持 -10 V至 -1.2 V的输出电压。这些稳压器搭配小型、低成本陶瓷电容即可稳定工作，并且具备使能（EN）和降噪（NR）功能。内部检测和关断逻辑提供热短路和过流保护。高电源抑制比（1 kHz时为65 dB）和低噪声（60 μVRMS）使TPS723xx非常适合低噪声应用。 TPS723xx采用精密电压基准，在负载、线路和温度变化时可实现2%的整体精度。TPS723xx系列采用小型SOT23 - 5封装，在 -40°C至125°C的温度范围内完全符合规格要求。

商品特性

超低噪声：典型值60 μVRMS
高电源抑制比：1 kHz时典型值65 dB
低压差电压：200 mA时典型值280 mV
提供 -2.5 V和可调（-1.2 V至 -10 V）版本
搭配2.2 μF陶瓷输出电容可稳定工作
关断模式下典型静态电流小于2 μA
整体精度2%（线路、负载、温度）
热保护和过流保护
SOT23 - 5（DBV）封装
SOT - 5（DDC）封装
工作结温范围：-40°C至125°C

应用领域

光驱
光网络
对噪声敏感的电路
砷化镓场效应晶体管栅极偏置
视频放大器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	2.7V
	输出电压	2.5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)；48dB@(10kHz)
	压差	500mV@(200mA)

	属性	参数值
	静态电流(Iq)	-
	噪声	60uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃
	输出极性	负极
	输出通道数	1
