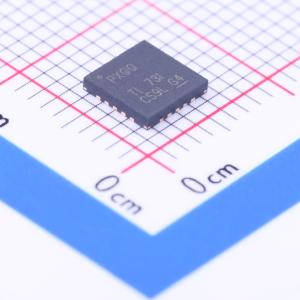

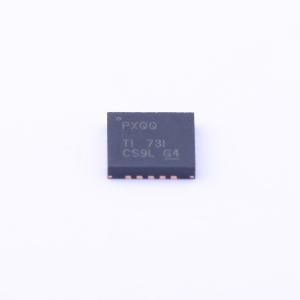

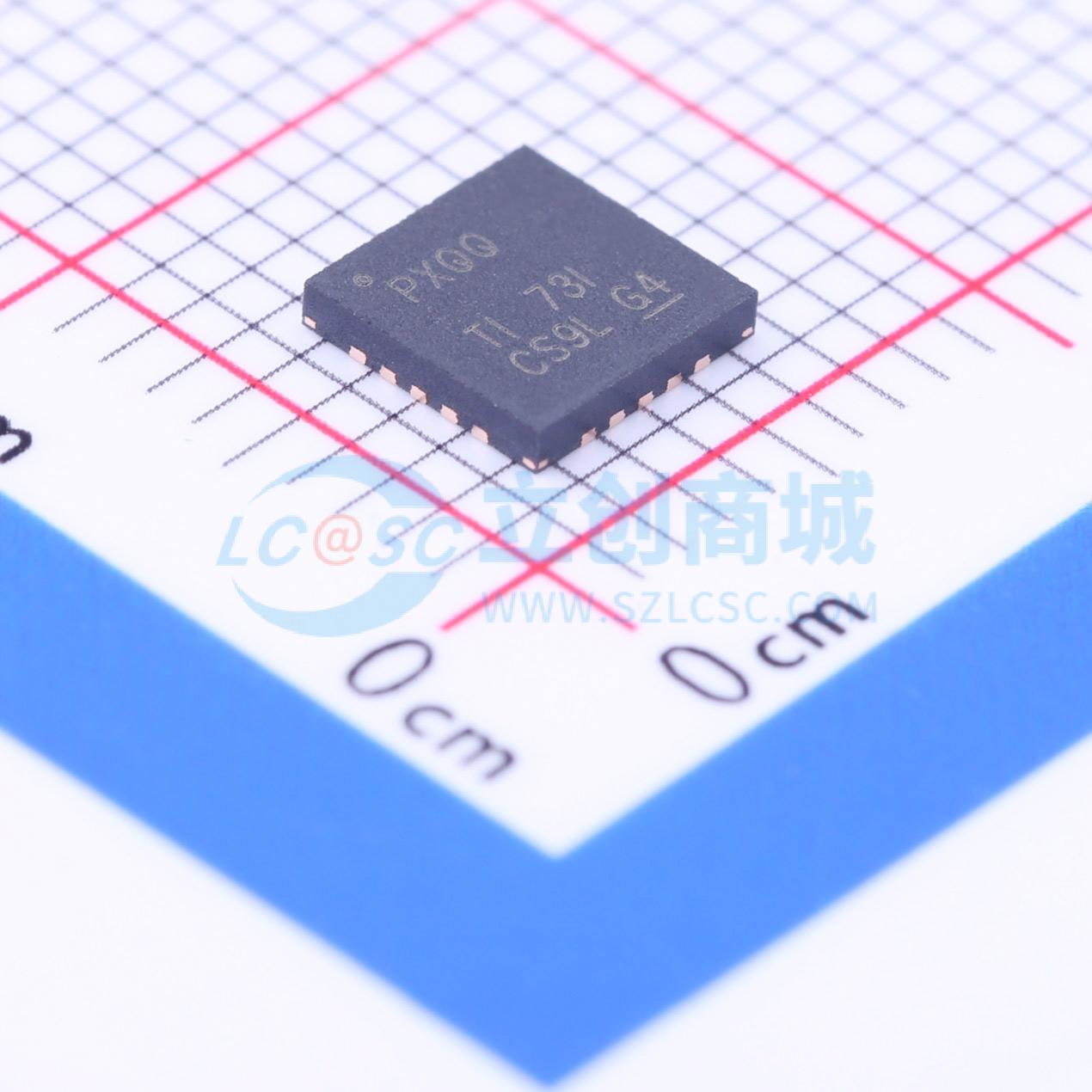

温馨提醒：图片仅供参考，商品以实物为准

TPS7A3301RGWT

具有使能功能的 1A、高 PSRR、负电压、可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A33 系列线性稳压器是负电压(–36V)，超低噪声（16μV RMS，72dB PSRR）线性稳压器，能够为最高1A 负载供电。TPS7A33 系列产品装有一个补偿金属氧化物半导体(CMOS) 逻辑电平兼容使能引脚(EN)，此引脚允许可由用户定制的电源管理方案。其它提供的特性包括内置电流值限制和热关断以在故障情况下保护此器件和系统。
品牌名称: TI(德州仪器)
商品型号: TPS7A3301RGWT
商品编号: C68215
商品封装: VQFN-20-EP(5x5)
包装方式: 编带
商品毛重: 0.157克(g)

商品参数

商品概述

TPS7A33 系列线性稳压器是负电压(–36V)，超低噪声（16μV RMS，72dB PSRR）线性稳压器，能够为最高1A 负载供电。TPS7A33 系列产品装有一个补偿金属氧化物半导体(CMOS) 逻辑电平兼容使能引脚(EN)，此引脚允许可由用户定制的电源管理方案。其它提供的特性包括内置电流值限制和热关断以在故障情况下保护此器件和系统。由于在设计中主要使用双极技术，TPS7A33 适合于高准确度，高精度测量仪器应用，在此类应用中，为了获得最大的系统性能，规整的电压轨很关键。此特性使得此款器件非常适合为运算放大器，模数转换器(ADC)，数模转换器(DAC)，和其它高性能模拟电路供电。此外，TPS7A33 系列线性稳压器适用于后置DC/DC转换器稳压。通过滤除DC/DC 开关转换所固有的输出电压纹波，可确保在灵敏仪器仪表、医疗、测试和测量、音频和射频(RF) 应用中实现系统性能最优化。

商品特性

输入电压范围：–3V 至–36V
噪声：16μVₚ₋ₚ （10Hz 至100kHz）
电源纹波抑制：72dB (10kHz)
可调输出：–1.18V 至–33V
最大输出电流：1A
与 ≥10μF 的陶瓷电容搭配使用时可保持稳定
内置电流值限制和热关断保护
采用外部散热，高耐热性能TO-220 封装
工作温度范围：-40°C 至125°C

应用领域

用于运算放大器，数模转换器(DAC)，模数转换器(ADC)，和其他高精度模拟电路的电源轨
音频
后置DC/DC 转换器稳压和纹波滤除
测试和测量
医疗
工业仪表
基站和电信基础设施
12V 和24V 工业总线

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	3V
	输出电压	1.18V~33V
	输出电流	1A
	电源纹波抑制比(PSRR)	72dB@(10kHz)
	压差	800mV@(1A)

	属性	参数值
	静态电流(Iq)	-
	噪声	16uVrms
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃
	输出极性	负极
	输出通道数	1
