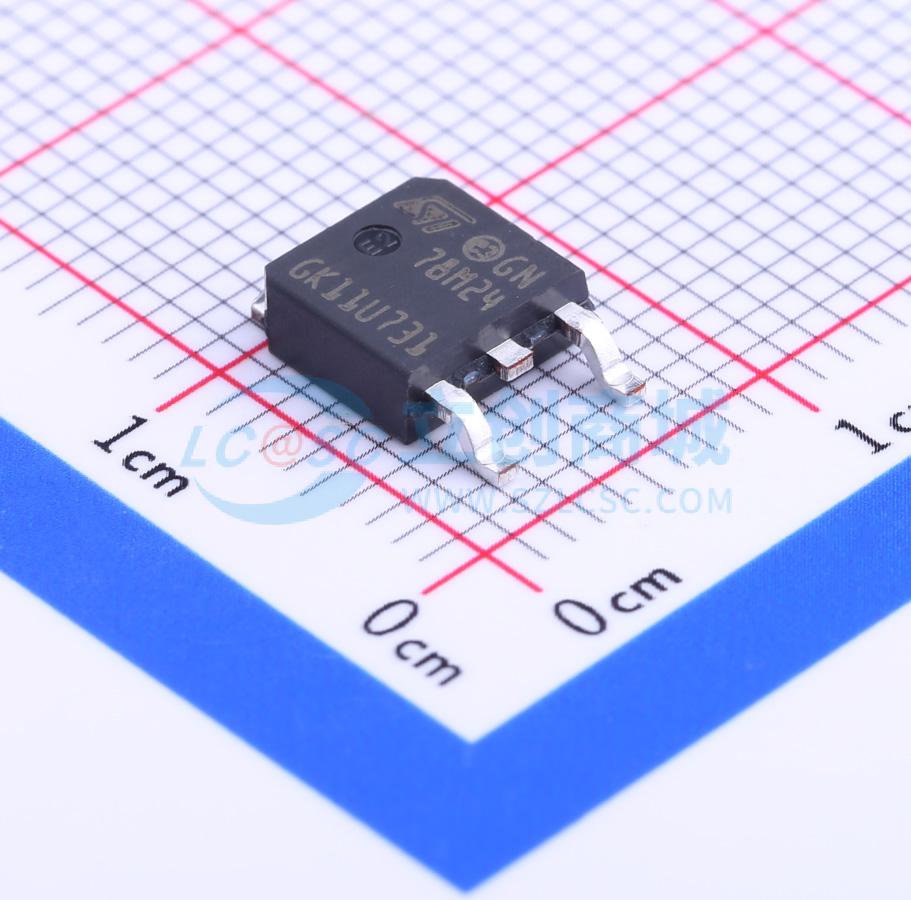

温馨提醒：图片仅供参考，商品以实物为准

L78M24CDT-TR

精密500 mA稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 三端正电压调节器有TO-220、TO-220FP、DPAK和IPAK封装，有多种固定输出电压，适用于广泛的应用。这些调节器可提供本地板载调节，消除单点调节带来的分配问题。每种类型都采用内部限流、热关断和安全区保护，基本不会损坏。如果有足够的散热措施，它们可以提供超过0.5 A的输出电流。虽然主要设计为固定电压调节器，但这些设备可与外部组件配合使用，以获得可调电压和电流。
品牌名称: ST(意法半导体)
商品型号: L78M24CDT-TR
商品编号: C68270
商品封装: TO-252-2(DPAK)
包装方式: 编带
商品毛重: 0.475克(g)

商品参数

商品概述

L78M系列三端正电压稳压器有TO - 220、TO - 220FP、DPAK和IPAK封装，并有多种固定输出电压可供选择，适用于广泛的应用场景。这些稳压器可提供板载局部稳压，消除了单点稳压带来的配电问题。每种型号均采用内部限流、热关断和安全工作区保护，使其基本不会损坏。如果配备足够的散热装置，它们可提供超过0.5 A的输出电流。虽然这些器件主要设计为固定电压稳压器，但也可与外部元件配合使用，以获得可调电压和电流。

商品特性

输出电流可达0.5 A
输出电压为5、6、8、9、10、12、15、24 V
热过载保护
短路保护
输出瞬态安全工作区保护
输出电压容差：2%（AB和AC版本）或4%（C版本）
保证在扩展温度范围内工作

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	24V
	输出电流	500mA
	电源纹波抑制比(PSRR)	50dB@(120Hz)
	压差	2V@(350mA)

	属性	参数值
	静态电流(Iq)	6mA
	噪声	170uV
	特性	短路保护；过热保护
	工作温度	0℃~+125℃
	输出极性	正极
	输出通道数	1
