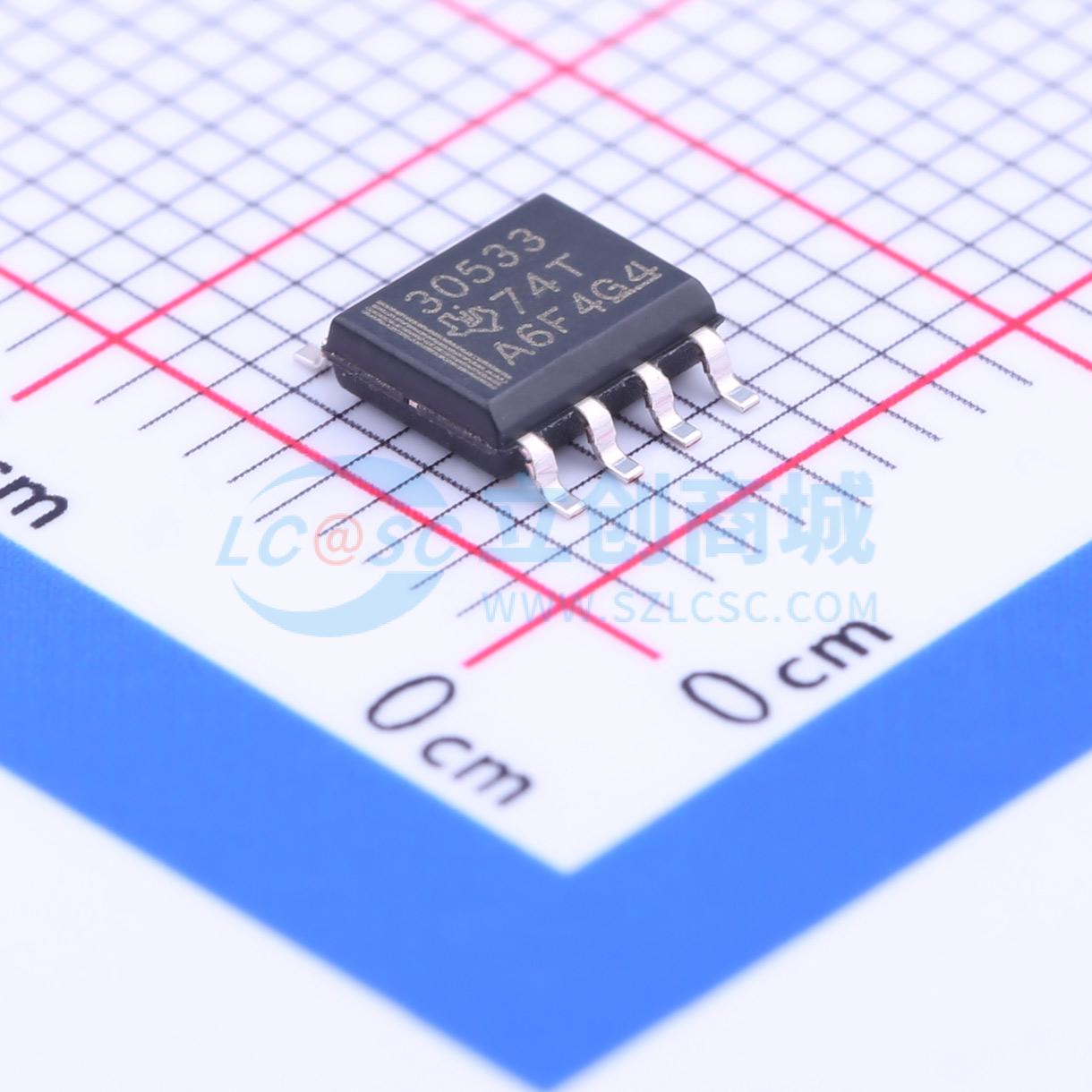

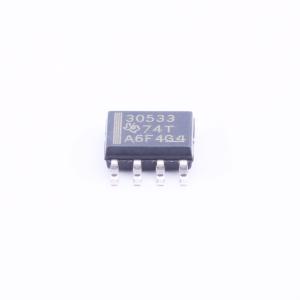

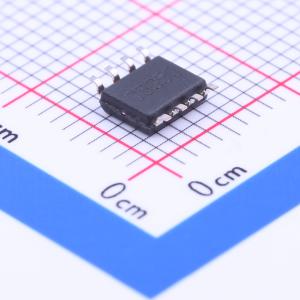

TPS3305-33DR

描述: TPS3305 具有看门狗计时器的双处理器电压监控器
品牌名称: TI(德州仪器)
商品型号: TPS3305-33DR
商品编号: C68330
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

TPS3305系列是专为电路初始化设计的一系列微功耗电源电压监控器。其双监控拓扑结构非常适合用于基于DSP和处理器的系统，这类系统通常需要两种电源电压，即内核电压和I/O电压。当任一SENSEn引脚的电压降至其阈值电压V_Π以下时，RESET信号有效。当两个SENSEn引脚的电压再次高于各自的阈值电压时，RESET信号将在工厂预设的延迟时间（典型值为200ms）内保持低电平。如果看门狗输入（WDI）在超过典型值1.6s的时间内未发生翻转，RESET信号也将有效。 TPS3305-xx器件提供8引脚MSOP或SO封装，工作温度范围为-40°C至+85°C。

商品特性

适用于基于DSP和处理器的系统的双监控电路
具有200ms固定延迟时间的上电复位发生器；无需外部电容
当SENSEn ≥ V_Π时，看门狗定时器会重新触发RESET输出
温度补偿电压基准
最大电源电流为40μA
电源电压范围：2.7V至6V
当V_DD ≥ 1.1V时，定义RESET输出
MSOP-8和SO-8封装
温度范围：-40°C至+85°C

应用领域

处理器电源监控
工业设备
汽车系统
便携式/电池供电设备
无线通信系统
笔记本/台式计算机

交货周期

订货83-85个工作日

购买数量

(2500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	复位有效电平	低电平有效
	阈值电压	2.93V；4.55V

	属性	参数值
	受监控电压数	2
	手动复位	有
	看门狗定时器	有
	复位超时	200ms
	工作温度	-40℃~+85℃@(Tj)
