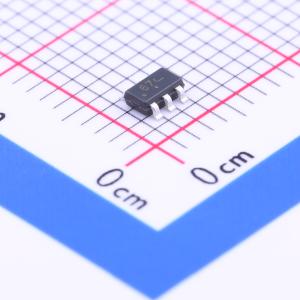

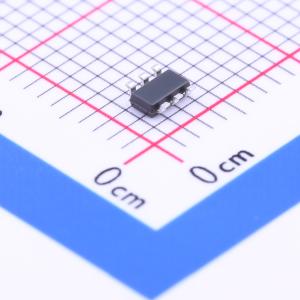

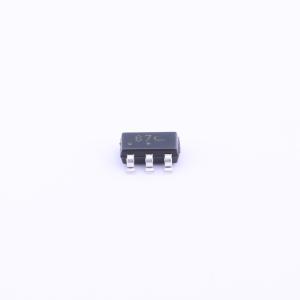

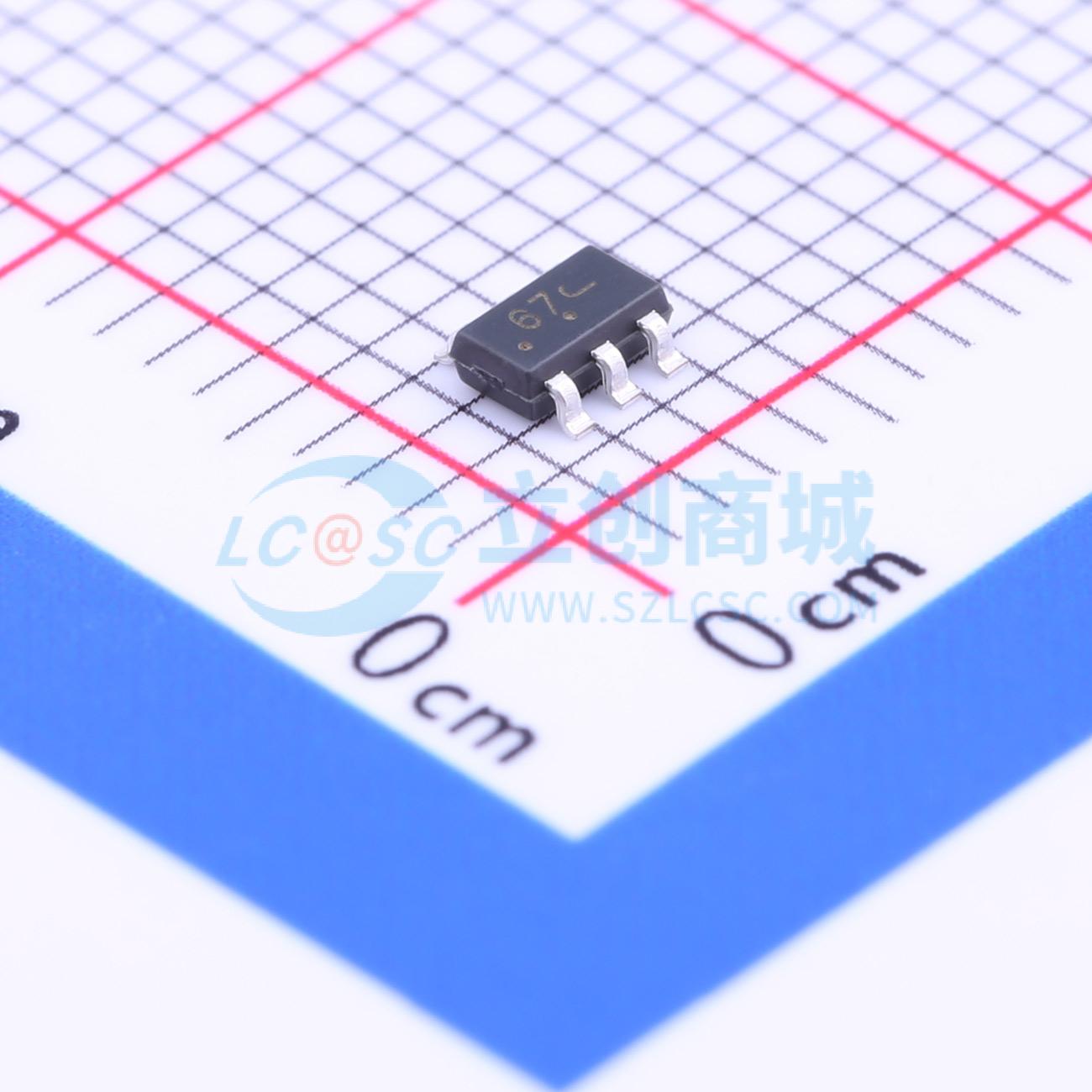

NUP4302MR6T1G
双向
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NUP4302MR6旨在保护高速数据线接口免受静电放电（ESD）、电快速瞬变脉冲群（EFT）和浪涌的影响。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NUP4302MR6T1G
- 商品编号
- C68418
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 击穿电压 | 30V | |
| 反向电流(Ir) | 30uA | |
| 通道数 | 四路 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 28pF |
商品概述
NUP4302MR6旨在保护高速数据线接口免受静电放电（ESD）、电快速瞬变脉冲群（EFT）和浪涌的影响。
商品特性
- 极低的正向压降
- 快速开关
- 用于瞬态和ESD保护的PN结保护环
- 人体模型3B级（超过16kV）和机器模型C级（超过400V）的ESD等级
- IEC 61000-4-2 4级ESD保护
- 可燃性等级：UL 94 V-0
- 提供无铅封装
应用领域
- 超高速开关
- USB 1.1和2.0电源和数据线保护
- 数字视频接口（DVI）
- 显示器和平板显示器
