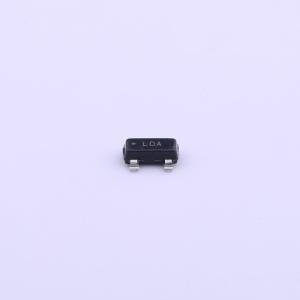

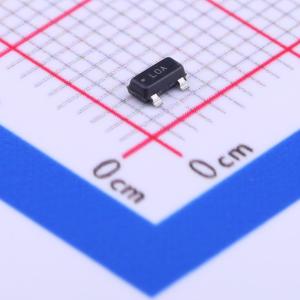

温馨提醒：图片仅供参考，商品以实物为准
LM3480IM3X-3.3/NOPB
100mA、30V 低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3480 100mA、30V 低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3480IM3X-3.3/NOPB
- 商品编号
- C68536
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
- 立创商城设计参考
- LDO-(3)电源输入20V~30V-(1)输出0.1A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 3.3V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1.2V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 噪声 | 100uVrms | |
| 特性 | 过流保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM3480是一款集成线性稳压器。它的特点是可在高达30 V的输入电压下工作，在满载100 mA时，确保最大压差为1.2 V。LM3480的标准封装为3引脚SOT - 23封装。 LM3480系列中的5 V、12 V和15 V型号是工业标准LM78Lxx系列及类似器件的小型替代方案。LM3480系列器件的1.2 V准低压差特性，使其非常适合许多应用场景，而LM78Lxx系列器件2 V至2.5 V的压差则限制了其（LM78Lxx系列器件）使用。 LM3480系列还有一款3.3 V型号。该器件结合了SOT - 23封装和准低压差特性，可直接从系统5 V ±5%电源进行稳压，提供一个非常出色、超小型的3.3 V、100 mA偏置电源。
商品特性
- 输入电压范围：最高30 V
- 有3.3 V、5 V、12 V和15 V版本，采用小型3引脚SOT - 23封装
- 最大工作输入电压30 V
- 在满载和全温度范围内，确保最大压差为1.2 V
- 确保最小负载电流为100 mA
- 在满载和全温度范围内，确保输出电压容差为±5%
- 工作结温范围为 - 40至 + 125℃
应用领域
- 可作为LM78Lxx系列及类似器件的小型替代方案
- 小型5 V ±5%转3.3 V、100 mA转换器
- 开关型DC/DC转换器的后置稳压器
- 模拟电路的偏置电源
