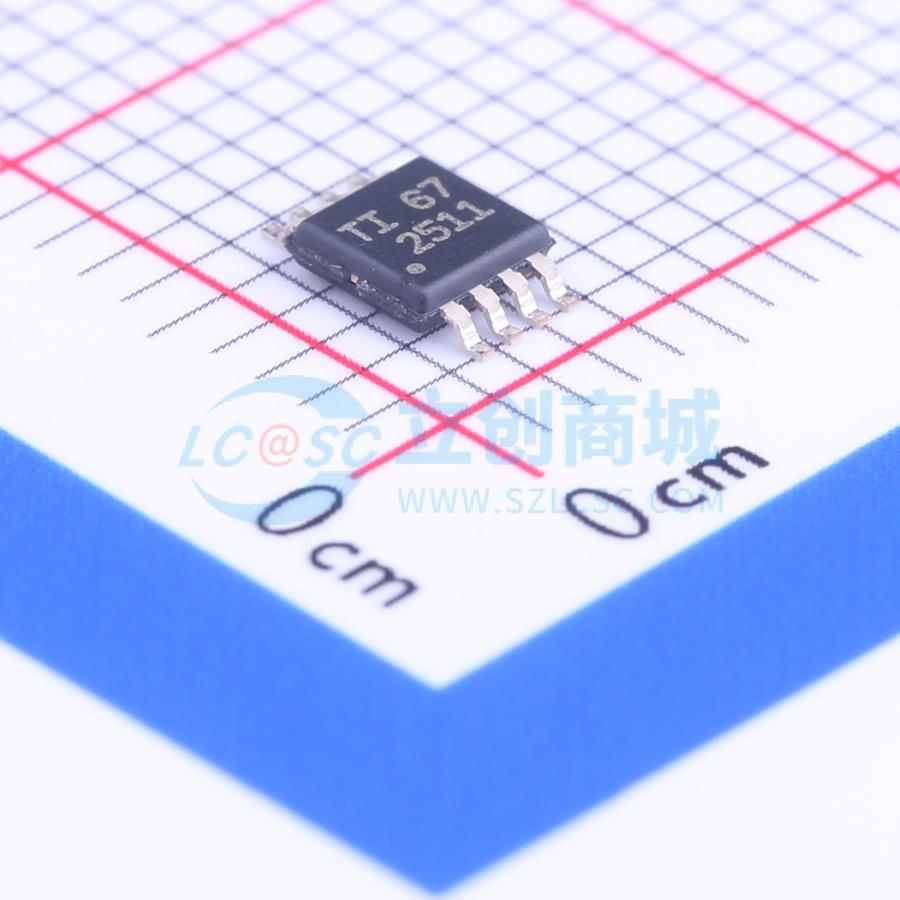

温馨提醒：图片仅供参考，商品以实物为准

TPS2511DGNR

USB专用充电端口控制器及电流限制功率开关

SMT扩展库PCB免费打样

描述: TPS2511 USB 专用充电端口控制器和 2.2A 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2511DGNR
商品编号: C68648
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

TPS2511 设备是一款 USB 专用充电端口（DCP）控制器和限流电源开关。自动检测功能监控 USB 数据线电压，并自动在数据线上提供正确的电气特征，以按照以下专用充电方案为兼容设备充电：

分压 DCP，要求在 D+ 和 D- 线上分别施加 2.7 V 和 2.0 V 或者在 D+ 和 D- 线上分别施加 2.0 V 和 2.7 V
BC1.2 DCP，要求将 D+ 线与 D- 线短接
在 D+ 和 D- 线上都施加 1.2 V

TPS2511 是一款 70-mΩ 的电源分配开关，适用于可能遇到大电容负载和短路的应用。当输出（OUT）电压小于 3.8 V（典型值）或在过载条件下发生过温保护时，该设备还提供打嗝模式。准确且可编程的电流限制为应用提供了灵活性和便利性。TPS2511 提供了一个 CS 引脚用于 USB 电缆电阻补偿，以及一个 EN 引脚来控制设备的开启和关闭。

应用领域

车载USB电源充电器
带USB端口的AC-DC墙式适配器
其他USB充电器

	属性	参数值
	商品目录	电池管理
	工作电压	4.5V~5.5V
	最大充电电流	2.2A
	工作温度	-40℃~+125℃

	属性	参数值
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	180uA
