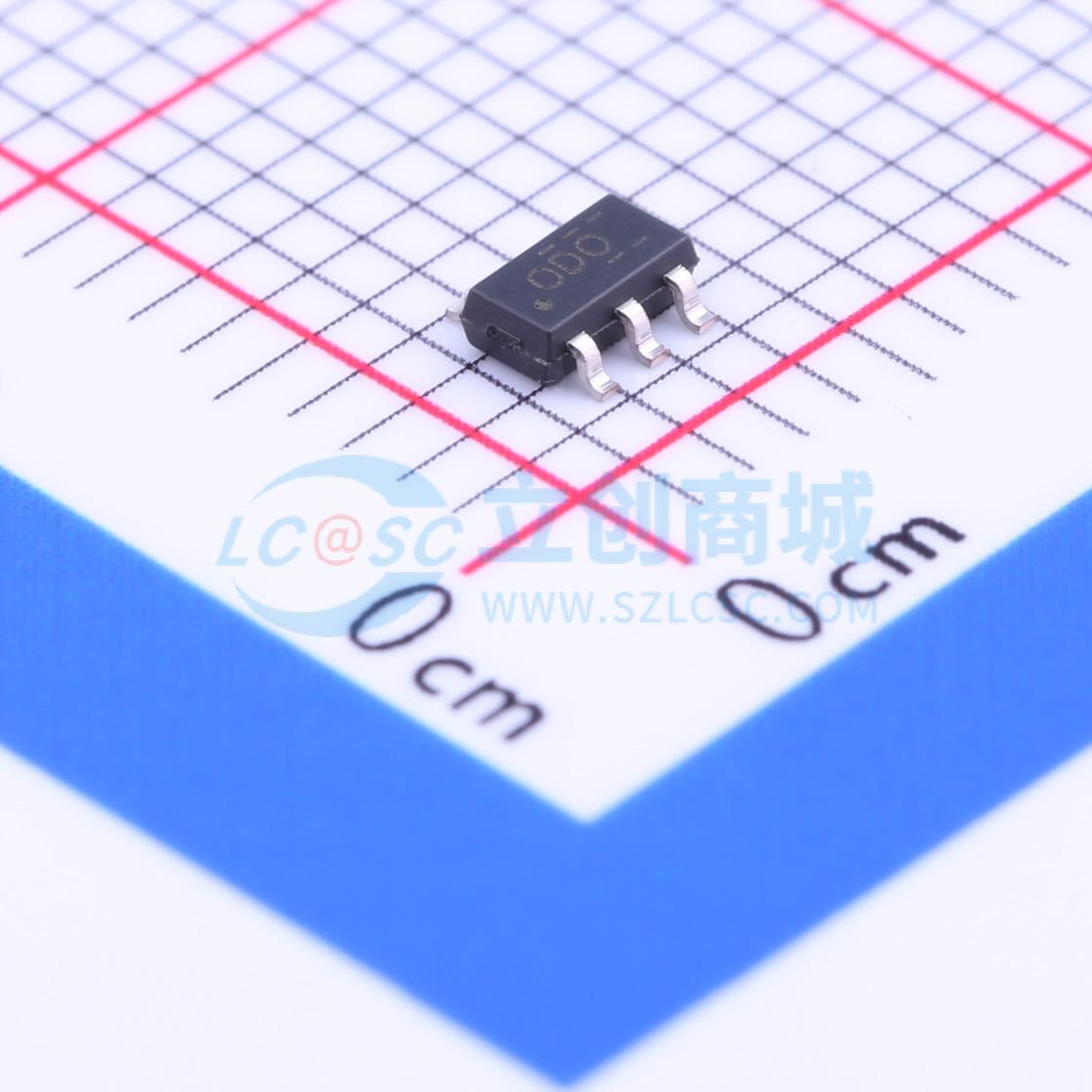

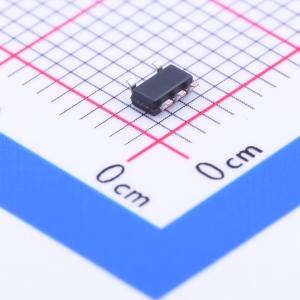

温馨提醒：图片仅供参考，商品以实物为准
TLV70012DDCR
具有使能功能的 200mA、高 PSRR、低 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV700 具有使能功能的 200mA、高 PSRR、低 IQ、低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV70012DDCR
- 商品编号
- C69446
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 68dB@(1kHz) | |
| 压差 | 250mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 55uA | |
| 噪声 | 48uVrms | |
| 特性 | 欠压锁定；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TLV700系列低压差（LDO）线性稳压器是静态电流低、具有出色的线路和负载瞬态性能的器件。这些LDO专为对电源敏感的应用而设计。精密带隙基准和误差放大器可提供整体2%的精度。低输出噪声、非常高的电源抑制比（PSRR）和低压差电压使该系列器件成为大多数电池供电手持设备的理想选择。所有器件版本均具备热关断和限流功能，以确保安全。
此外，这些器件在仅使用0.1 μF的有效输出电容时也能保持稳定。这一特性使得可以使用具有更高偏置电压和温度降额的低成本电容器。这些器件在无输出负载的情况下也能调节至规定的精度。
TLV700系列LDO提供1.5 mm × 1.5 mm SON-6、SOT-5和SC70封装。
商品特性
- 极低的压差：
- 当lOUT = 50 mA、VOUT = 2.8 V时，压差为43 mV
- 当lOUT = 100 mA、VOUT = 2.8 V时，压差为85 mV
- 当lOUT = 200 mA、VOUT = 2.35 V时，压差为175 mV
- 2%的精度
- 低静态电流lQ：31 μA
- 提供1.2 V至4.8 V的固定输出电压
- 高PSRR：在1 kHz时为68 dB
- 使用0.1 μF的有效电容时保持稳定
- 热关断和过流保护
- 提供1.5 mm × 1.5 mm SON-6、SOT23-5和SC-70封装
应用领域
- 无线手持设备
- 智能手机、个人数字助理（PDA）
- ZigBee网络
- 蓝牙设备
- 锂离子电池供电的手持产品
- 无线局域网（WLAN）和其他电脑附加卡
