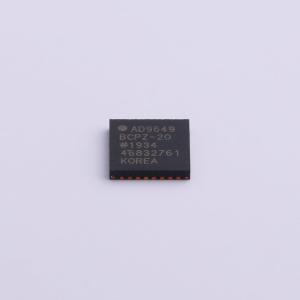

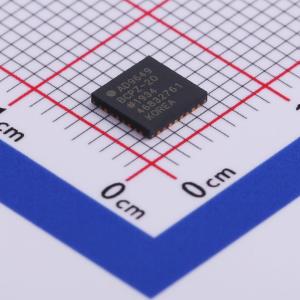

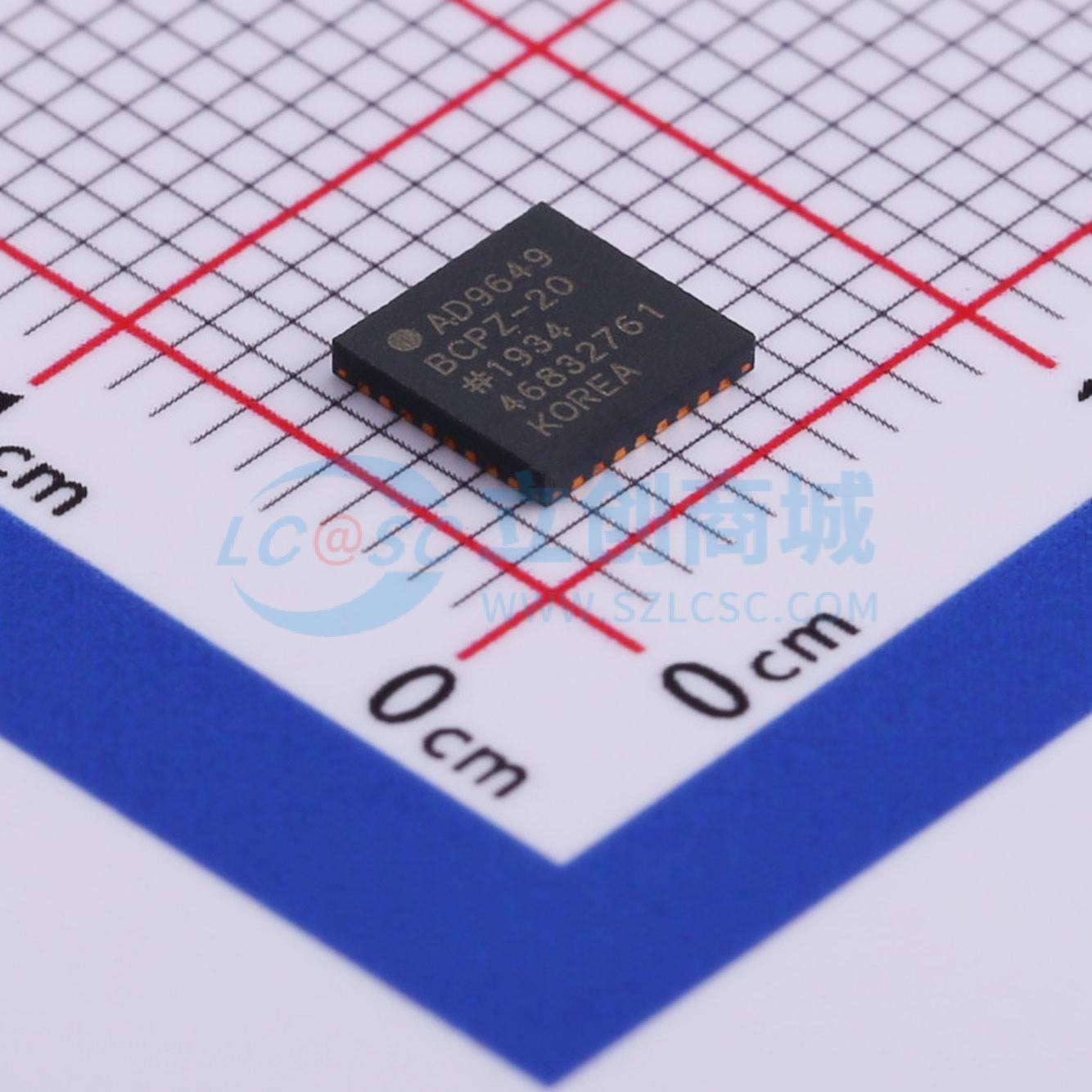

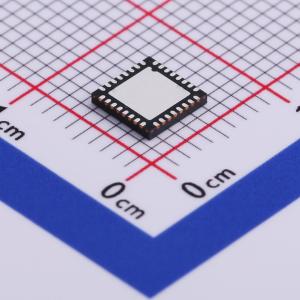

AD9649BCPZ-20

AD9649是一款单芯片、单通道、14位、20/40/65/80 MSPS模数转换器(ADC)，采用1.8 V电源供电，内置高性能采样保持电路和片内基准电压源。 该产品采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。 该ADC内置多种功能特性，可使器件的灵活性达到最佳、系统成本最低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。 采用一个具有可选1、2或4分频比的差分时钟输入来控制所有内部转换周期。 数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序。支持1.8 V和3.3 V CMOS电平。 AD9649采用32引脚LFCSP封装，符合RoHS标准，额定温度范围为 -40°C至 +85°C工业温度范围。

• 1.8 V模拟电源供电
• 1.8 V至3.3 V输出电源
• SNR 74.3 dBFS(9.7 MHz输入) 71.5 dBFS(200 MHz输入)
• 无杂散动态范围(SFDR) 93 dBc(9.7 MHz输入) 80 dBc(200 MHz输入)
• 低功耗45 mW (20 MSPS) 87 mW (80 MSPS)
• 差分输入、700 MHz带宽
• 片内基准电压源和采样保持电路
• 2 V P-P差分模拟输入
• 差分非线性(DNL)：±0.35 LSB
• 串行端口控制选项数据格式：偏移二进制、格雷码或二进制补码
• 1、2或4整数输入时钟分频器
• 内置可选数字测试码生成功能
• 节能的掉电模式
• 带可编程时钟和数据对准功能的数据时钟输出(DCO)
• AD9649采用1.8 V单模拟电源供电，而数字输出驱动器采用独立的电源供电，以适应1.8 V至3.3 V系列的逻辑电平
• 取得专利的采样保持电路在最高200 MHz的输入频率下仍保持出色的性能，而且成本低、功耗低、易于使用
• 标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据输出格式化、内部时钟分频器、省电模式、DCO和数据输出(D13至D0)时序和偏移调整、以及基准电压源模式等
• AD9649采用32引脚LFCSP封装，符合RoHS标准，与12位ADC AD9629和10位ADC AD9609引脚兼容，因此采样速率为20 MSPS至80 MSPS的10位和14位转换器可轻松实现升级

• 通信
• 分集无线电系统
• 多模式数字接收器GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
• 智能天线系统
• 电池供电仪表
• 手持式示波器
• 便携式医疗成像
• 超声
• 雷达/LIDAR
