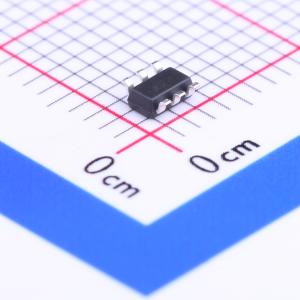

LM2776DBVR

CMOS电荷泵电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2776 开关电容器反相器
品牌名称: TI(德州仪器)
商品型号: LM2776DBVR
商品编号: C69527
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LM2776 CMOS 电荷泵电压转换器可将 2.7V 至 5.5V 范围内的正电压反相，从而获得对应的等值负电压。LM2776 采用三个低成本的电容即可提供 200mA 的输出电流，相比基于电感的转换器，解决了成本、尺寸和电磁干扰 (EMI) 多方面问题。在大多数负载条件下，LM2776 的工作电流仅为 100μA，而工作效率高达 90%以上，这对于需要高功率负电源的电池供电类系统而言堪称理想性能。 LM2776 一直以来始终采用 TI 的 6 引脚小外形尺寸晶体管 (SOT)-23 封装以保持小巧外形。

商品特性

输入电压：2.7V 至 5.5V
200mA 输出电流
将输入电源电压反相
低电流脉频调制 (PFM) 模式操作
2MHz 开关频率效率高达 90%以上
限流和热保护
无电感

应用领域

运算放大器电源
接口电源
数据转换器电源
音频放大器电源
便携式电子设备

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~5.5V
	静态电流(Iq)	200uA
	输出电阻	2.5Ω
	能量效率	90%
	开关频率	2MHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电压(Vout)	-5.5V~-2.7V
	PFM模式	支持
	输出电流(Iout)	200mA
