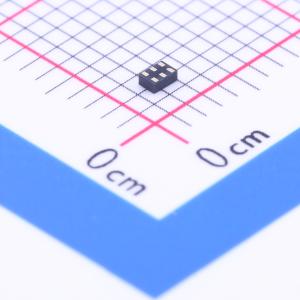

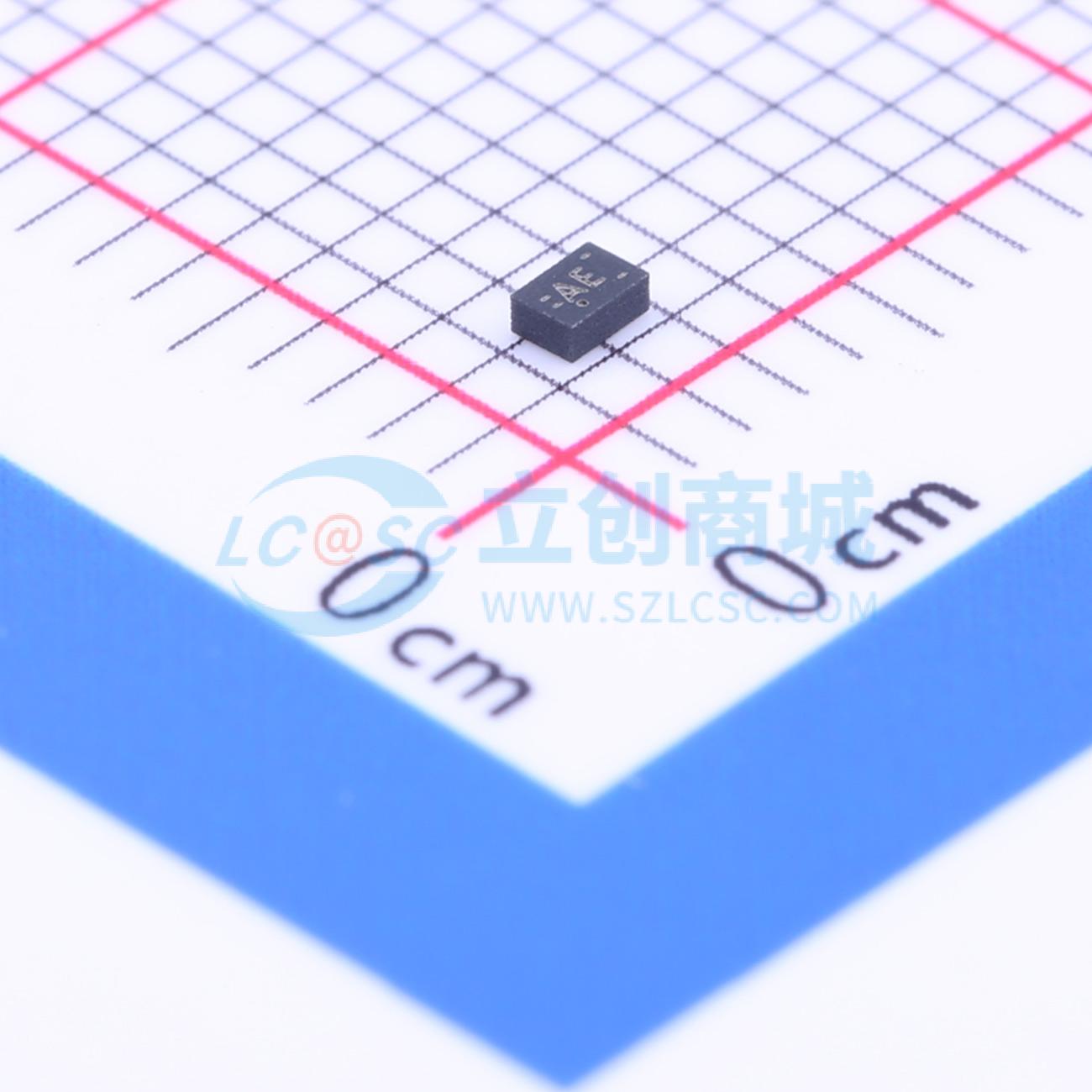

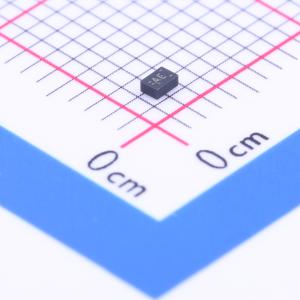

温馨提醒：图片仅供参考，商品以实物为准
TPS3422EGDRYR
低功耗推钮控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS3422 具有可配置的延迟和复位脉冲的单通道按钮控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS3422EGDRYR
- 商品编号
- C70288
- 商品封装
- USON-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.6V~6.5V | |
| 复位有效电平 | 低电平有效 | |
| 受监控电压数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 看门狗定时器 | 无 | |
| 复位超时 | 400ms | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 250nA |
商品概述
TPS3420、TPS3421 和 TPS3422（TPS342x）是低电流、超小型的按钮复位定时器。这些设备使用长定时设置延迟来提供预期的系统复位，并避免由于短时按钮闭合或按键导致的复位。这种复位配置还允许区分软件中断和硬系统复位。
TPS3420 和 TPS3421 监视两个输入（PB1 和 PB2），并在两个输入在选定的时间延迟内均为低电平时输出一个低电平有效的复位脉冲信号（RST）。对于 TPS3421，RST 在工厂编程设定的固定时间内保持低电平。对于 TPS3420，RST 保持低电平直到其中一个 PBx 输入被释放。由于使用了两个输入以确保复位，因此不需要专用的复位按钮。TPS3422 监视一个输入（PB1），并在 PB1 在选定的时间延迟内为低电平时输出一个低电平有效的复位脉冲信号（RST）。
TPS342x 具有开漏输出，可以与其他开漏设备进行线或连接。TPS342x 的工作电压范围为 1.6 V 至 6.5 V，温度范围为 -40°C 至 +125°C，为系统复位需求提供了精确且节省空间的微功耗解决方案。
应用领域
- 智能手机
- 平板电脑, 超极本
- 游戏主机
- 便携设备
- 导航设备
- 消费级医疗设备
- 玩具
