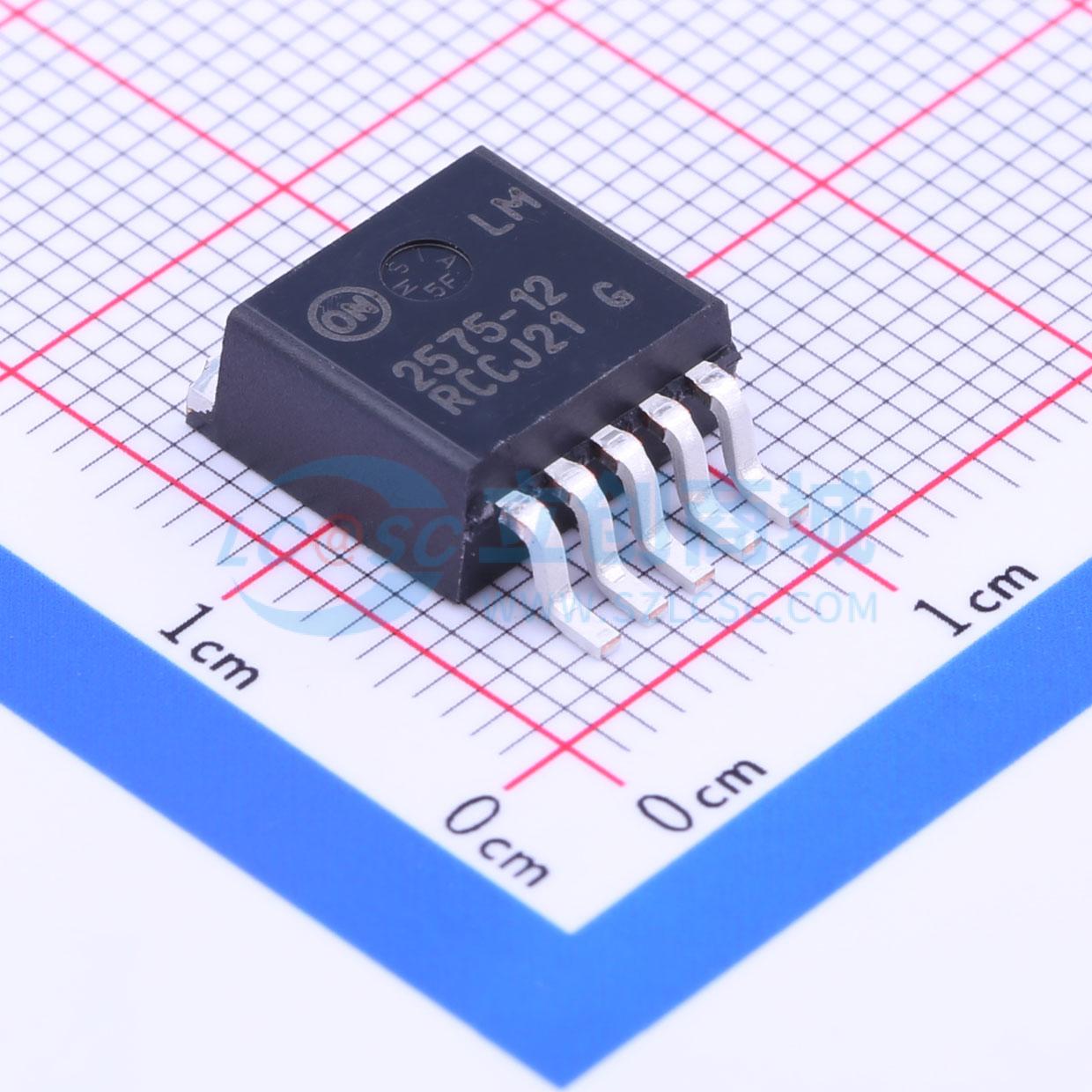

LM2575D2T-12R4G

LM2575系列调节器是单片集成电路，非常适合用于降压开关调节器（降压转换器）的简便设计。该系列的所有电路都能以优异的线性和负载调节驱动1.0A负载。这些器件提供3.3V、5.0V、12V、15V的固定输出电压版本以及可调输出版本。

这些调节器旨在减少外部组件的数量，以简化电源设计。多个不同的电感制造商提供了与LM2575配合使用的优化标准系列电感器。

由于LM2575转换器是一种开关模式电源，因此与流行的三端线性调节器相比，其效率显著更高，特别是在输入电压较高的情况下。在许多情况下，LM2575调节器耗散的功率非常低，以至于不需要散热器或可以大幅减小散热器的尺寸。

LM2575的特点包括：在指定的输入电压和输出负载条件下，输出电压的容差保证为±4%，振荡频率的容差为±10%±2%（0°C至125°C范围内）。还包含外部关断功能，典型待机电流为80μA。输出开关具有逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。

• 33V, 5.0V, 12V, 15V 和可调输出版本
• 可调版本的输出电压范围为1.23 V至37 V，在线性和负载条件下最大偏差±4%
• 保证1.0 A的输出电流
• 宽输入电压范围：4.75 V至40 V
• 仅需4个外部元件
• 52 kHz固定频率内部振荡器
• 具备TTL关断功能，低功耗待机模式
• 高效率
• 使用现成的标准电感器
• 热关断和电流限制保护
• 湿度敏感等级（MSL）等于1
• 提供无铅封装
• 在指定的输入电压和输出负载条件下，保证输出电压偏差±4%
• 振荡器频率偏差±10%，在0℃至125℃范围内偏差±2%
• 外部关断时典型待机电流80 μA
• 周期性电流限制
• 故障条件下全保护
• 反馈偏置电流（仅限可调版本）：25 nA至200 nA
• 饱和电压（Iout = 1.0 A）：1.0 V至1.3 V
• 最大占空比（"导通"）：94%至98%
• 电流限制（峰值电流）：1.7 A至3.2 A
• 输出漏电流（Tj = 25℃）：0.8 mA至2.0 mA
• 静态电流（Tj = 25℃）：5.0 mA至9.0 mA
• 待机静态电流（ON/OFF引脚=5.0 V（"关"），Tj = 25℃）：15 μA至200 μA
• ON/OFF引脚逻辑输入电平：1.4 V至400 V
• ON/OFF引脚输入电流（ON/OFF引脚=5.0 V（"关"），Tj = 25℃）：15 μA至30 μA
• ON/OFF引脚输入电流（ON/OFF引脚=0 V（"开"），Tj = 25℃）：0 μA至5.0 μA

• 简单高效的降压（Buck）调节器
• 适用于线性调节器的高效预调节器
• 板载开关调节器
• 正到负转换器（升降压）
• 负升压转换器
• 电池充电器电源供应
