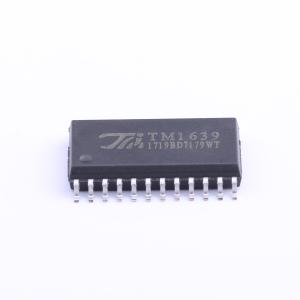

TM1639
LED驱动控制专用电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带键盘扫描（4×2bit）接口的LED驱动IC
- 品牌名称
- TM(天微)
- 商品型号
- TM1639
- 商品编号
- C70366
- 商品封装

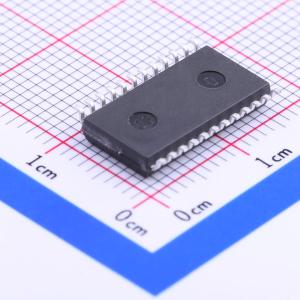

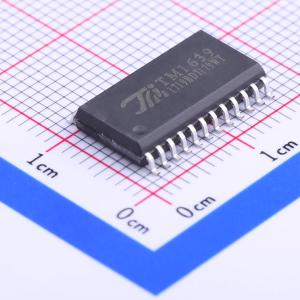

- SOIC-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x8位 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 位驱动电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 20mA | |
| 其他特性 | 共阳极；键盘扫描；共阴极；辉光可调 | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
TM1639是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。
商品特性
- 采用CMOS工艺
- 显示模式8段×8位
- 键扫描（4×2bit）
- 辉度调节电路（占空比8级可调）
- 串行接口（CLK，STB，DIO）
- 振荡方式：RC振荡
- 内置上电复位电路
- 封装形式：SOP24、SDIP24
应用领域
- 家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)
- 机顶盒
- 电子称
- 智能电表等数码管或LED显示设备
