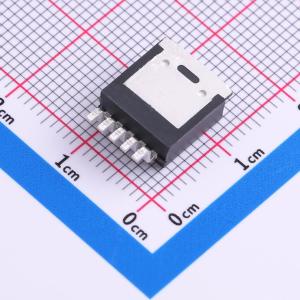

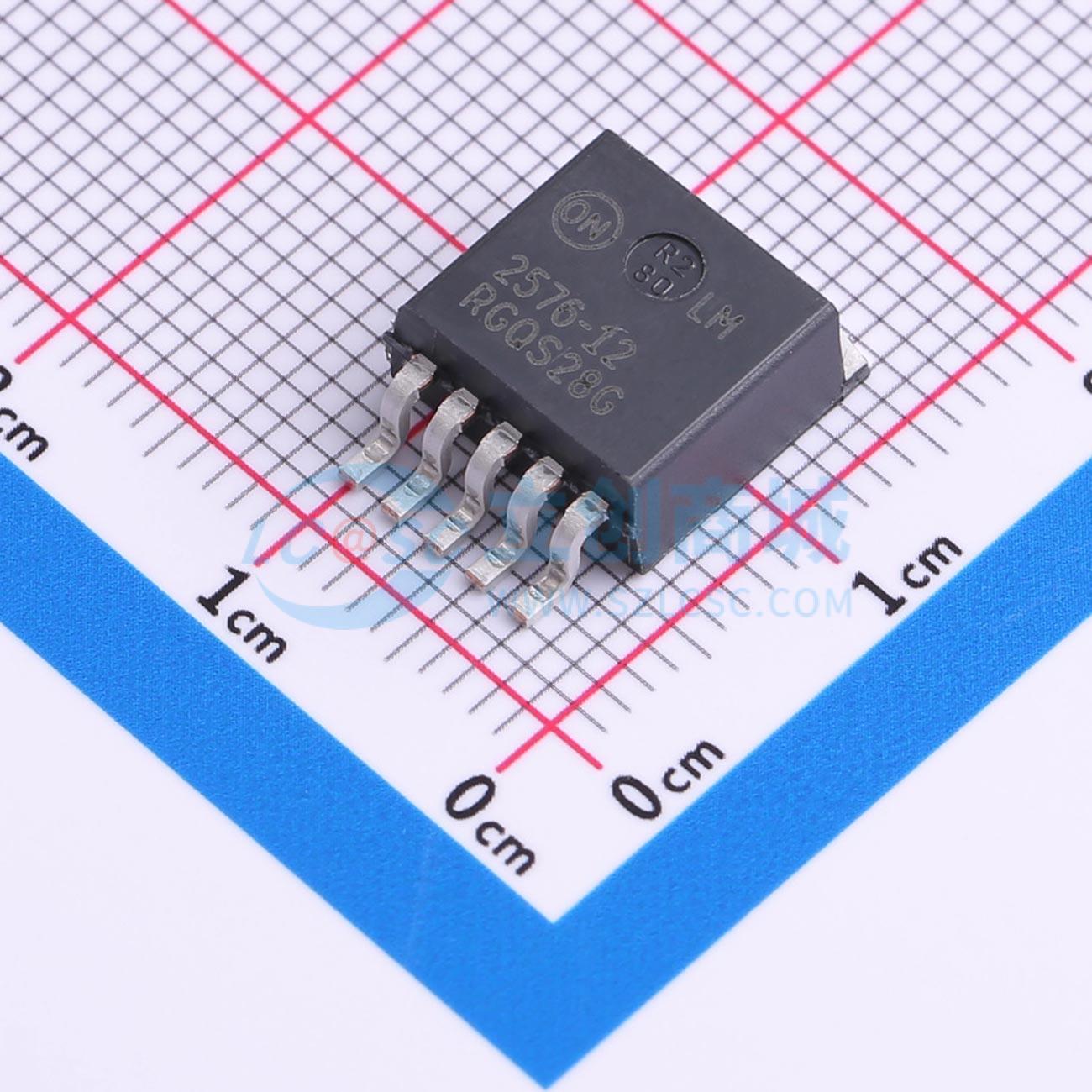

LM2576D2TR4-012G

商品概述

LM2576系列稳压器是单片集成电路，非常适合于降压开关调节器（降压转换器）的简便设计。该系列的所有电路都能以出色的线性和负载调节能力驱动3.0 A的负载。这些器件提供3.3 V、5.0 V、12 V、15 V固定输出电压版本以及可调输出版本。

这些稳压器旨在最小化外部元件数量，简化电源设计。多个不同的电感器制造商提供了针对LM2576优化的标准系列电感器。

由于LM2576转换器是开关模式电源，与流行的三端线性稳压器相比，其效率显著更高，尤其是在输入电压较高的情况下。在许多情况下，耗散功率非常低，以至于不需要散热片或可以大幅减小其尺寸。

LM2576的特点包括在指定的输入电压和输出负载条件下，输出电压的公差为±4%，振荡频率的公差为±10%（在0°C至125°C范围内为±2%）。还包括外部关断功能，典型待机电流为80 μA。输出开关具有逐周期电流限制以及热关断功能，以在故障条件下提供全面保护。

3.3 V、5.0 V、12 V、15 V和可调输出版本
可调版本输出电压范围为1.23 V至37 V，在线性和负载条件下最大公差为±4%
保证3.0 A输出电流
宽输入电压范围
仅需4个外部元件
内部振荡器频率固定为52 kHz
具有TTL关断能力，低功耗待机模式
高效率
使用现成的标准电感器
热关断和电流限制保护
湿度敏感等级 (MSL) 为1
提供无铅封装

应用：

简单高效的降压（降压）调节器
线性稳压器的高效预调节器
板载开关调节器
正转负转换器（升降压）
负极升压转换器
电池充电器电源
