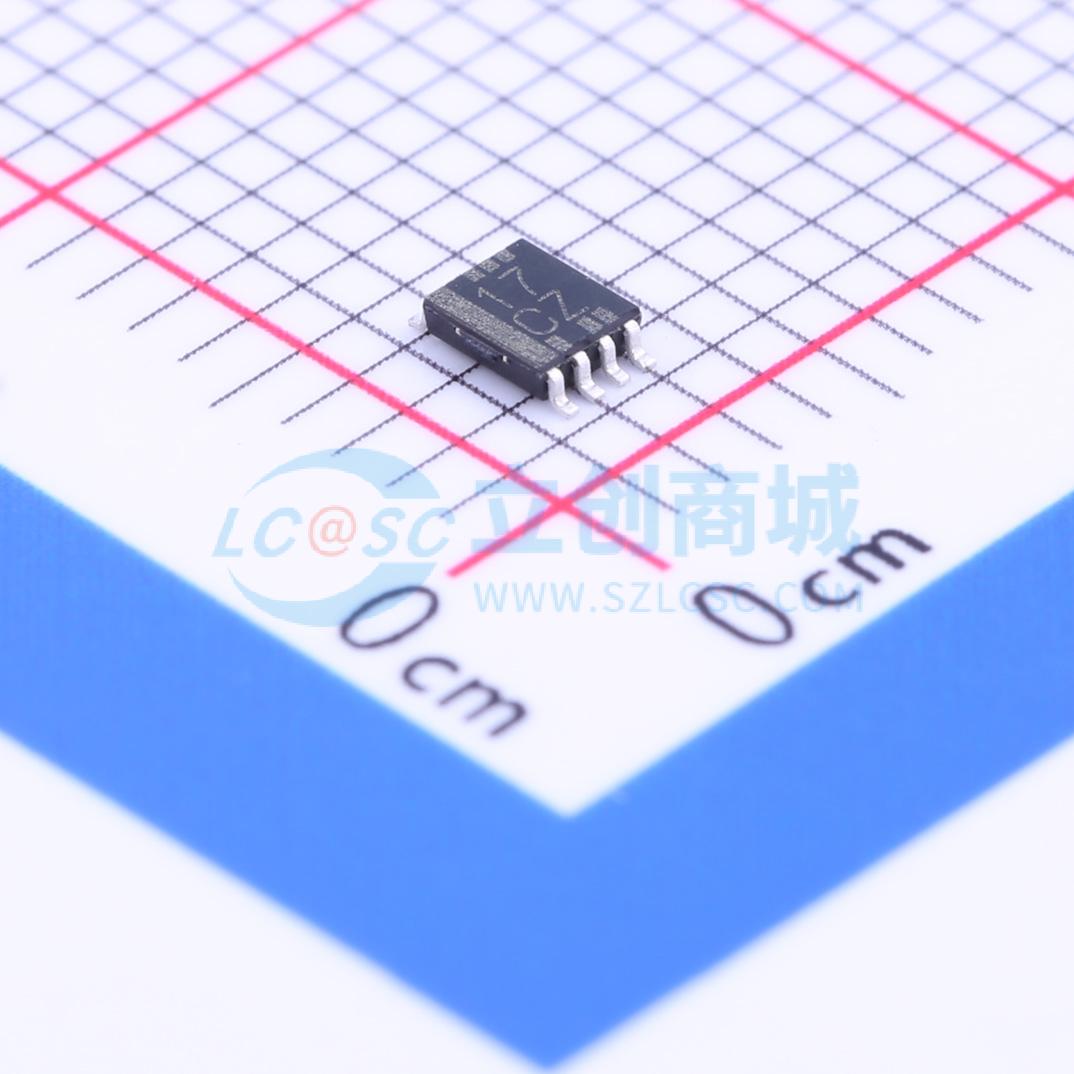

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC3G17DCUR

三路施密特触发器缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC3G17 具有施密特触发输入的 3 通道、1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC3G17DCUR
商品编号: C68245
商品封装: VSSOP-8-0.5mm
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

SN74LVC3G17为三施密特触发缓冲器，设计用于1.65V~5.5V的Vcc工作电压。该器件包含三个缓冲器，实现布尔函数Y = A，为三个独立缓冲器；由于施密特作用，对于正向输入(VT+)和负向输入(VT-)信号可具有不同的输入阈值电平。该器件针对使用Ioff的部分掉电应用做了完整规格定义，Ioff电路会禁用输出，避免器件掉电时产生损坏器件的反向回流电流。NanoFree封装技术采用芯片作为封装。

商品特性

提供NanoFree封装
支持5V Vcc工作
输入可承受电压最高达5.5V
3.3V供电下最大传输延迟tpd为5.4ns
低功耗，最大电源电流Icc为10μA
3.3V供电下输出驱动能力为±24mA
Vcc=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
Vcc=3.3V、TA=25℃条件下，典型输出高电平下冲VOHV大于2V
Ioff支持热插入、部分掉电模式与反向驱动保护
闩锁性能超过100mA，符合JESD 78 II类标准
ESD保护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V

应用领域

AV接收器
便携式音频坞站
蓝光播放器与家庭影院
MP3播放器/录音机
个人数字助理
电信/服务器交直流电源中的单控制器，支持模拟与数字应用
客户端与企业级固态硬盘
LCD/数字高清电视
企业级平板电脑
服务器端视频分析
无线耳机、键盘与鼠标

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	推挽式
	工作电压	1.65V~5.5V
	元件数	3
	每个元件位数	-
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.4ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离
