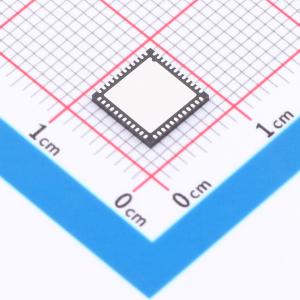

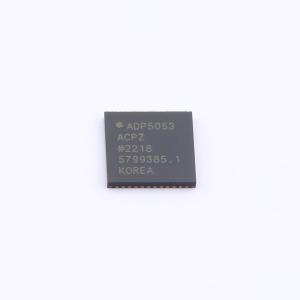

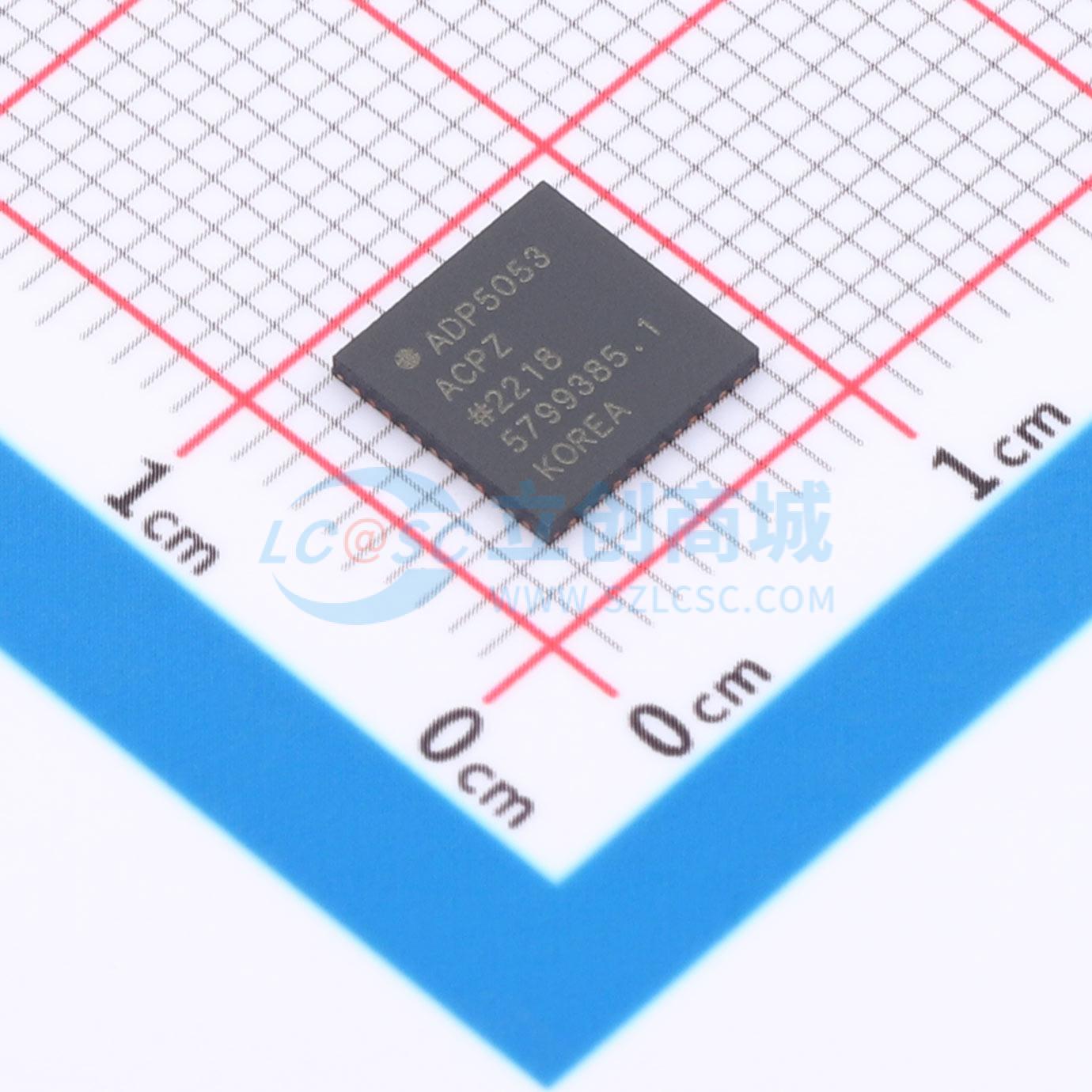

ADP5053ACPZ-R7

ADP5053 结合了四个高性能降压稳压器、一个监控电路、一个看门狗定时器和一个手动复位功能，采用48引脚LFCSP封装，满足苛刻的性能和板空间要求。支持直接连接高达15.0V的高输入电压，无需预稳压器。

通道1和通道2集成了高端功率MOSFET和低端MOSFET驱动器。可以在低端功率设备中使用外部NFET，以实现优化效率的解决方案，并提供可编程输出电流1.2A、2.5A或4A。将通道1和通道2并联配置可以提供单个输出，最大电流可达8A。

通道3和通道4集成了高端和低端MOSFET，可提供1.2A的输出电流。

ADP5053 的开关频率可以编程或与外部时钟同步。每个通道上都有一个精密使能引脚，便于上电顺序或调整UVLO阈值。

ADP5053 包含监控电路，用于监测电压水平。如果WDI引脚在预设超时时间内未切换，看门狗定时器可以生成复位信号。可以选择处理器复位模式或系统电源开/关切换模式来实现手动复位功能。

• 宽输入电压范围：4.5 V 至 15.0 V，在全温度范围内输出精度为 ±1.5%
• 可调开关频率：250 kHz 至 1.4 MHz
• 通过工厂熔丝可选择可调/固定输出
• 功率调节
• 通道3和通道4：1.2 A 同步降压稳压器
• 单8 A 输出（通道1和通道2并联工作）
• 精确使能，具有0.8 V 的精确阈值
• 主动输出放电开关
• FPWM 或自动 PWM/PSM 选择
• 频率同步输入或输出
• 在OVP/OCP故障时可选锁存保护
• 选定通道上的电源良好标志
• UVLO、OCP 和 TSD 保护
• 具有外部可调阈值监控的开漏处理器复位
• 看门狗刷新输入
• 手动复位输入

• 小型基站
• FPGA 和处理器应用
• 安全和监控
• 医疗应用
