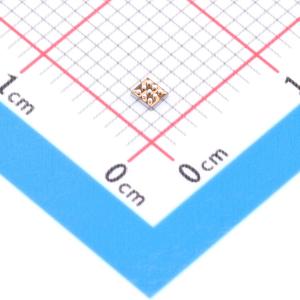

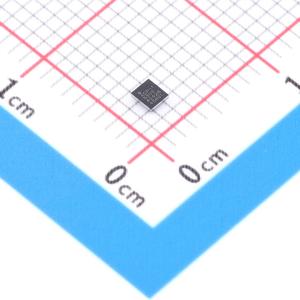

ADP5303ACBZ-1-R7

ADP5303是一款高效、超低静态电流的降压稳压器，在无负载调节输出时仅消耗240 nA的静态电流。 ADP5303的输入电压范围为2.15 V至6.50 V，支持使用多节碱性或镍氢电池、锂离子电池或其他电源。输出电压可通过外部VID电阻和出厂熔丝在0.8 V至5.0 V之间选择。整个解决方案仅需四个小型外部元件。 ADP5303可通过SYNC/MODE引脚在迟滞模式和PWM模式之间切换。在迟滞模式下，稳压器在小于1 mW的功率下实现出色的效率，并提供高达50 mA的输出电流。在PWM模式下，稳压器产生较低的输出纹波，并提供高达500 mA的输出电流。该器件在运行期间的灵活配置能力可实现高效的电源管理，同时满足长电池寿命和低系统噪声的要求。 ADP5303集成了一个超低功耗比较器和一个工厂可编程的电压基准，用于监测输入电池电压。稳压器在PWM模式下以2 MHz的开关频率运行，SYNC/MODE引脚可与1.5 MHz至2.5 MHz的外部时钟同步。 ADP5303的其他关键特性包括独立使能、快速输出放电（QOD）以及过流保护（OCP）、热关断（TSD）和输入欠压锁定（UVLO）等安全特性。 ADP5303采用9球、1.65 mm×1.87 mm WLCSP封装，结温范围为-40℃至+125℃。

• 输入电源电压范围：2.15 V至6.50 V
• 可低至2.00 V电压下工作
• 无负载时超低静态电流240 nA
• 可选输出电压为1.2 V至3.6 V或0.8 V至5.0 V
• 在脉宽调制（PWM）模式下，全温度范围内输出精度为±1.5%
• 可选迟滞模式或PWM工作模式
• 迟滞模式下输出电流高达50 mA；PWM模式下输出电流高达500 mA
• VINOK标志用于监测输入电池电压
• 700%占空比工作模式
• 2 MHz开关频率，可选1.5 MHz至2.5 MHz同步输入
• 快速输出放电（QOD）选项
• 具备UVLO、OCP和TSD保护
• 9球、1.65 mm×1.87 mm WLCSP封装
• 结温范围：-40℃至+125℃

• 能源（燃气、水）计量
• 便携式和电池供电设备
• 医疗应用
• 备用电源
