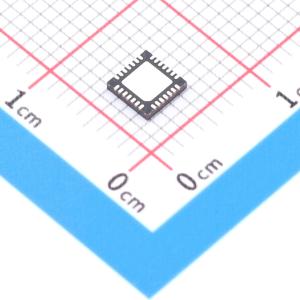

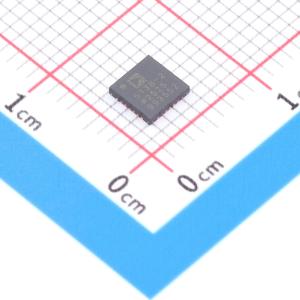

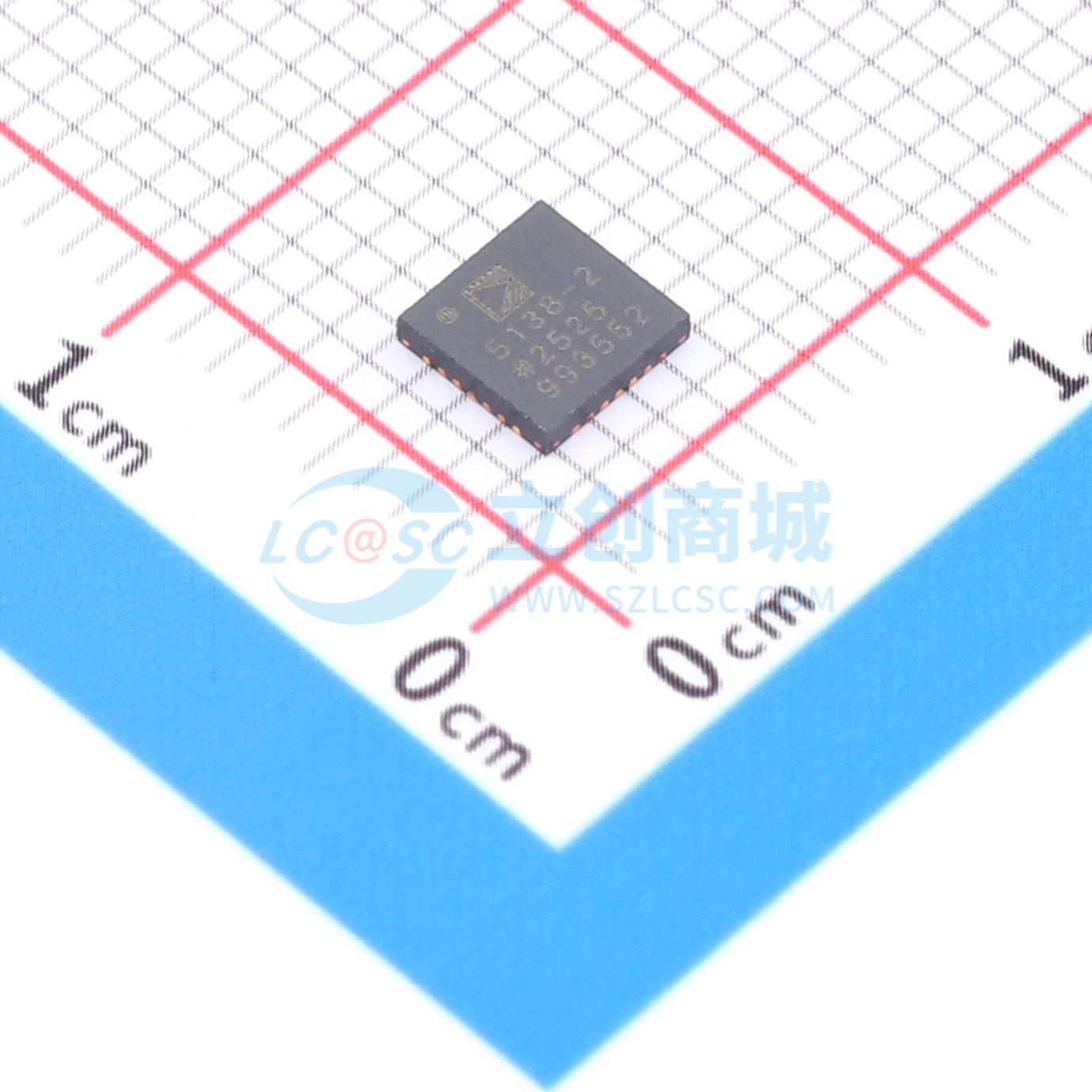

ADP5138ACPZ-2-R7

ADP5138集成了四个高性能同步降压稳压器和一个低噪声射频（RF）低压差（LDO）稳压器。该器件的PVINx输入电压范围为3 V至5.5 V。每个通道的输出电压可由工厂预设，也可通过电阻编程至最低0.8 V。每个降压稳压器可提供高达1 A的连续输出电流，LDO可提供250 mA的输出电流。 ADP5138以3.2 MHz的固定PWM开关频率运行，也可与2.8 MHz至3.5 MHz的外部时钟同步，该频率范围在调幅（AM）频段之外。四个降压稳压器以90°异相运行，以降低输入纹波电流和输入电容的尺寸，从而有助于降低系统电磁干扰（EMI）。 ADP5138集成了内部补偿电路，简化了设计。内部软启动电路和上电排序有助于降低输入浪涌电流。 ADP5138监测输入电压，并具备输入过压锁定（OVLO）、欠压监测（UVM）和欠压锁定（UVLO）功能。它还监测输出的欠压和过压情况。当输入或输出电压出现故障时，会发出上电复位（POR）信号。 其他保护功能包括过流保护（OCP）和热关断（TSD）。 ADP5138的工作温度范围（结温）为-40℃至+125℃，采用28引脚LFCSP封装。

• PVINx电压范围：3 V至5.5 V
• 第1至4通道（降压）连续输出电流：1 A；第5通道（LDO）：250 mA
• 3.2 MHz固定PWM开关频率
• 同步输入功能
• 降压稳压器以90°异相运行
• 独立精密使能输入
• 上电复位输出
• 集成补偿
• 软启动和上电排序可降低浪涌电流
• 有源输出放电开关功能
• 使用低ESR输出陶瓷电容时保持稳定
• 过压锁定（OVLO）、欠压监测（UVM）和欠压锁定（UVLO）
• 热关断（TSD）保护
• 符合汽车应用要求

• 汽车
• 工业和仪器仪表
• DC - DC负载点应用
