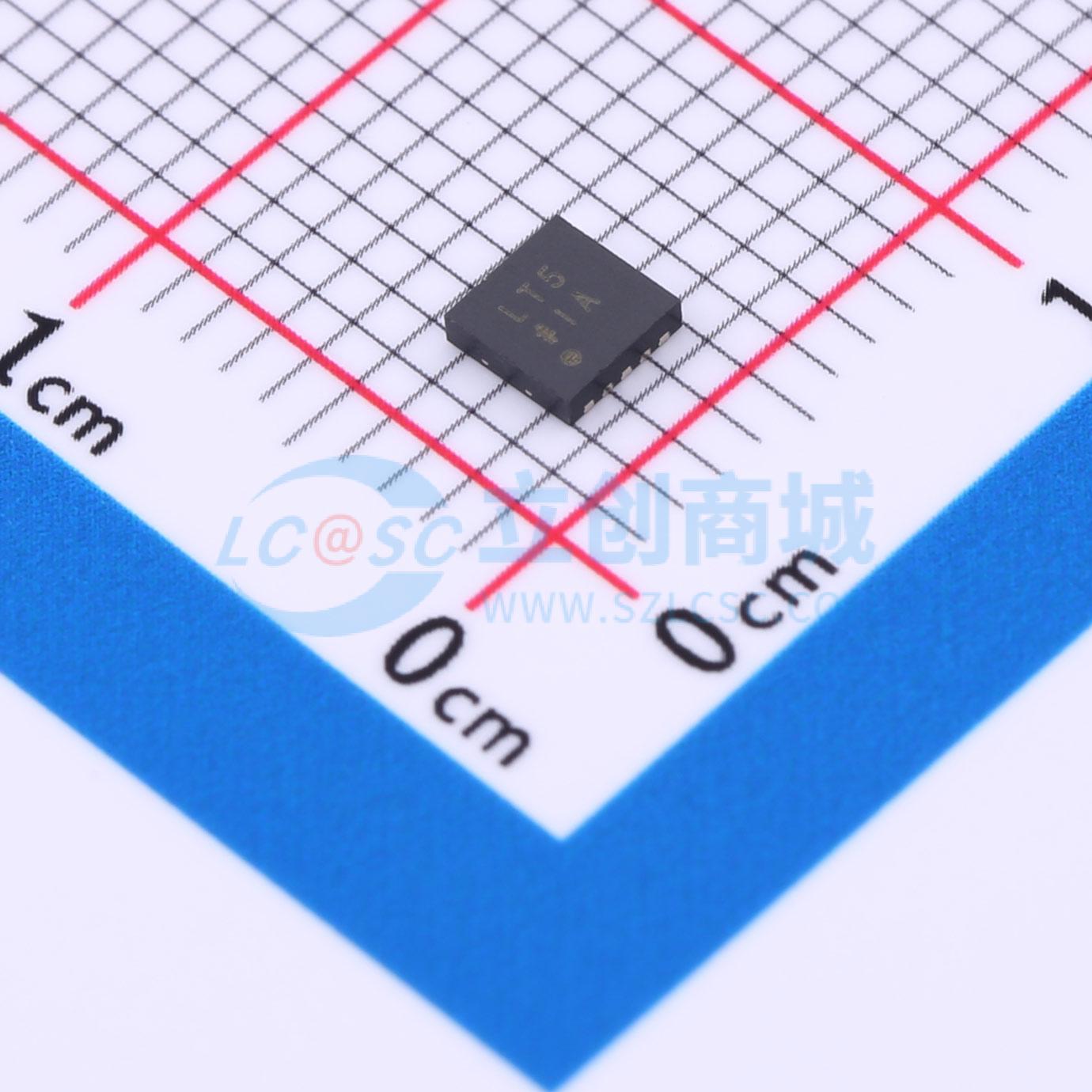

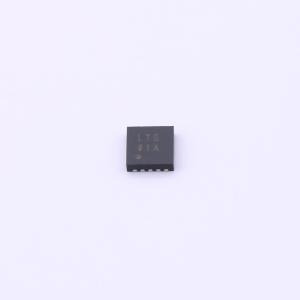

ADP5300ACPZ-1-R7

一款高效、超低静态电流的降压调节器，仅需 180 nA 静态电流即可调节输出。 它的输入电源电压范围为 2.15 V 至 6.50 V，允许使用多节碱性电池、镍氢电池、锂离子电池或其他电源。输出电压可通过外部 VID 电阻和出厂熔丝在 0.8 V 至 5.0 V 之间选择。整个解决方案仅需四个小型外部元件。 它可通过 SYNC/MODE 引脚在滞回模式和脉宽调制 (PWM) 模式之间切换。滞回模式下的调节器在功率小于 1 mW 时可实现出色的效率，并提供高达 50 mA 的输出电流。PWM 模式下的调节器输出纹波更低，可提供高达 500 mA 的输出电流。该器件在运行期间的灵活配置能力可实现高效的电源管理，同时满足最长电池续航和低系统噪声的要求。 它包含一个 VOUTOK 标志，用于监控输出电压，并在 PWM 模式下以 2 MHz 的开关频率运行。SYNC/MODE 可与 1.5 MHz 至 2.5 MHz 的外部时钟同步。 它设有一个 STOP 引脚，可临时禁用调节器开关，从而营造安静的系统环境，有利于对噪声敏感的电路，如数据转换、射频数据传输和模拟传感。 其他关键特性包括独立使能、快速输出放电 (QOD) 以及过流保护 (OCP)、热关断 (TSD) 和输入欠压锁定 (UVLO) 等安全特性。 它采用 10 引脚、3 mm×3 mm 的 LFCSP 封装，工作温度范围为 -40℃ 至 +125℃。

• 输入电源电压范围：2.15 V 至 6.50 V
• 可低至 2.00 V 电压下工作
• 超低 180 nA 静态电流
• 输出电压可选范围 0.8 V 至 5.0 V
• PWM 模式下全温度范围内输出精度为 ±1.5%
• 可选滞回模式或 PWM 工作模式
• 输出电流：滞回模式下高达 50 mA，PWM 模式下高达 500 mA
• VOUTOK 标志监控输出电压
• 超快停止开关控制
• 700% 占空比工作模式
• PWM 模式下典型开关频率为 2.0 MHz，可选 SYNC 时钟范围为 1.5 MHz 至 2.5 MHz
• 快速输出放电 (QOD) 选项
• UVLO、OCP 和 TSD 保护
• 10 引脚、3 mm×3 mm LFCSP 封装
• 工作温度范围 -40℃ 至 +125℃

• 能源（燃气和水）计量
• 便携式和电池供电设备
• 医疗应用
• 备用电源
