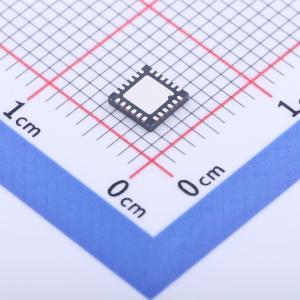

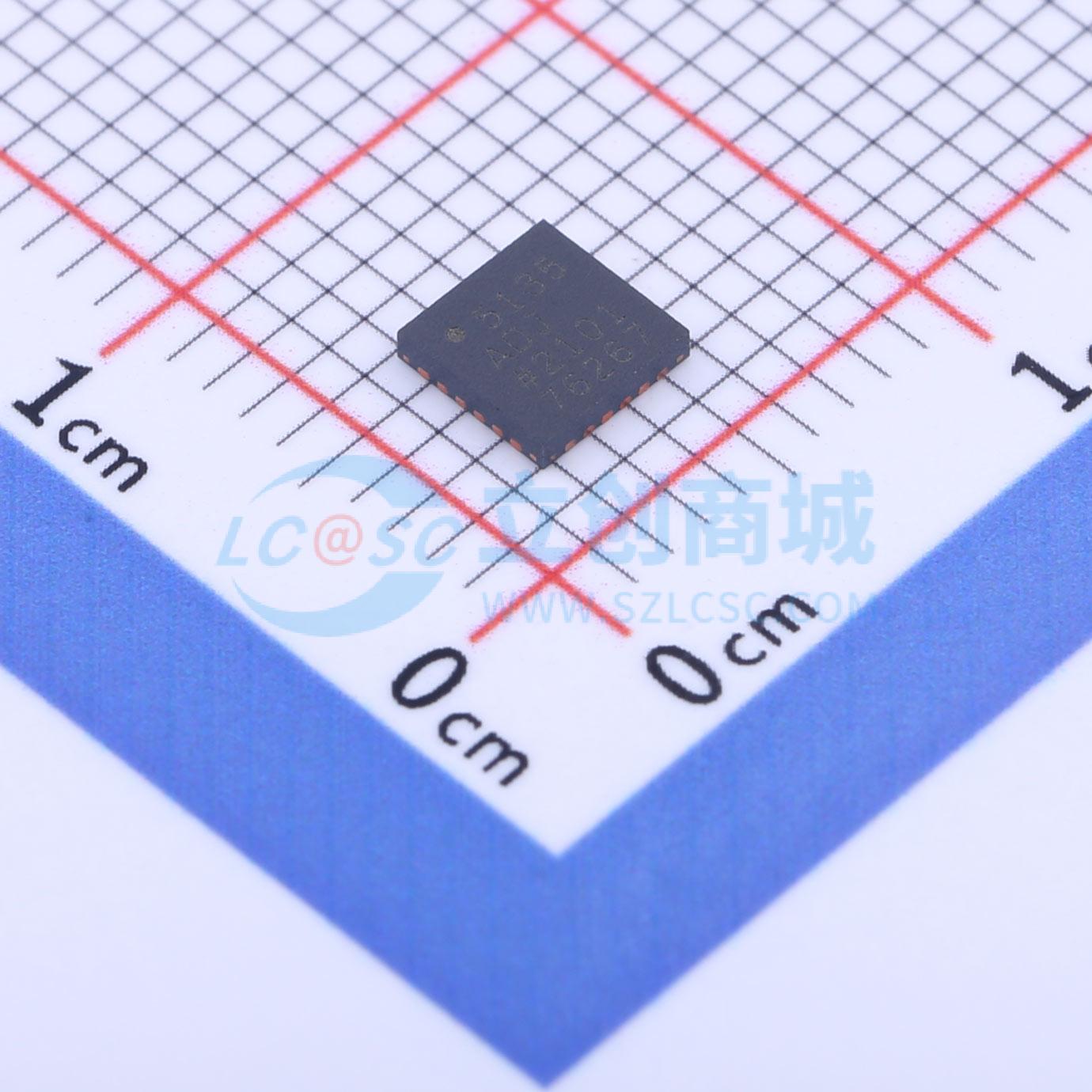

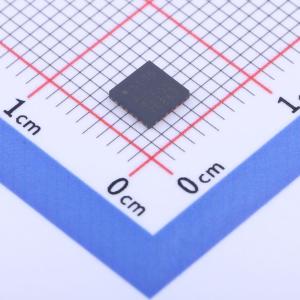

ADP5135ACPZ-R7

ADP5135集成了三个高性能降压稳压器（BUCK1、BUCK2和BUCK3）。它采用24引脚、4 mm×4 mm的LFCSP封装。 降压稳压器的高开关频率允许使用小型多层外部元件，从而最大限度地减少电路板空间。当MODE引脚置高时，降压稳压器工作在强制脉宽调制（PWM）模式。当MODE引脚置低时，只有当负载高于预设阈值时，降压稳压器才工作在PWM模式。当负载电流低于该预设阈值时，稳压器工作在省电模式（PSM），以提高轻载效率。 BUCK1和BUCK2同步工作，BUCK3异相工作，以降低对输入电容的要求。 ADP5135中的稳压器通过专用使能引脚激活。在可调版本中，默认输出电压可以通过外部设置；在固定电压版本中，可在工厂编程为多种预设值。

• 输入电压范围：3.0 V至5.5 V
• 三个1800 mA降压稳压器
• 24引脚、4 mm×4 mm LFCSP封装
• 稳压器精度：±1.8%
• 工厂可编程或外部可调的VOUTx引脚
• 精确使能，便于电源排序
• 电源正常引脚，用于监控每个稳压器
• 3 MHz降压操作，支持强制PWM和自动PWM/PSM模式
• BUCK1/BUCK2/BUCK3：输出电压范围为0.8 V至3.8 V

• 为处理器、专用集成电路（ASIC）、现场可编程门阵列（FPGA）和射频（RF）芯片组供电
• 便携式仪器和医疗设备
• 空间受限的设备
