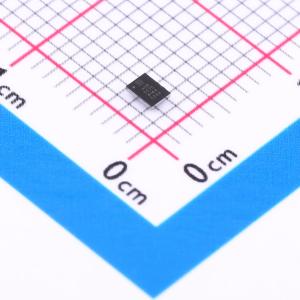

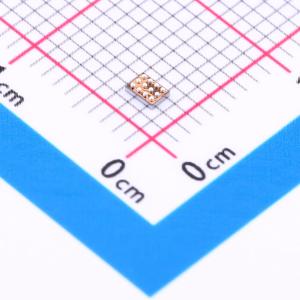

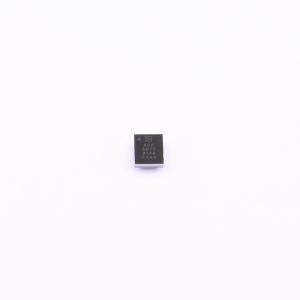

ADP5075ACBZ-R7

800 mA反相直流到直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP5075是一款高性能的反相直流到直流转换器,支持2.85 V至15 V的宽输入电压范围,可生成可调的负输出电压,最高可达39 V。集成的800mA主开关和1.2MHz/2.4MHz的开关频率使其适用于多种应用。
品牌名称: ADI(亚德诺)
商品型号: ADP5075ACBZ-R7
商品编号: C659273
商品封装: WLCSP-12(1.6x2.2)
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

ADP5075是一款高性能直流-直流反相稳压器，用于生成负电源轨。 2.85 V至15 V的输入电压范围支持多种应用。集成的主开关可生成可调负输出电压，最低可达输入电压以下39 V。 ADP5075可通过引脚选择以1.2 MHz/2.4 MHz的开关频率工作。ADP5075可与1.0 MHz至2.6 MHz的外部振荡器同步，以简化敏感应用中的噪声滤波。该稳压器为MOSFET驱动级实现了可编程压摆率控制电路，以降低电磁干扰（EMI）。 ADP5075包括一个固定的内部或电阻可编程软启动定时器，以防止上电时的浪涌电流。在关断期间，稳压器将负载与输入电源完全断开，以实现真正的关断。 ADP5075的其他关键安全特性包括过流保护（OCP）、过压保护（OVP）、热关断（TSD）和输入欠压锁定（UVLO）。 ADP5075采用12球WLCSP封装，额定结温范围为-40℃至+125℃。

商品特性

宽输入电压范围：2.85 V至15 V
可调负输出至VIN - 39 V
集成800 mA主开关
1.2 MHz/2.4 MHz开关频率，可选1.0 MHz至2.6 MHz的外部频率同步
电阻可编程软启动定时器
压摆率控制，降低系统噪声
精密使能控制
UVLO、OCP、OVP和TSD保护
1.61 mm×2.18 mm，12球WLCSP
结温范围-40℃至+125℃
由ADIsimPower工具集支持

应用领域

双极性放大器
模数转换器（ADC）
数模转换器（DAC）
多路复用器
电荷耦合器件（CCD）偏置电源
光模块电源
射频（RF）功率放大器（PA）偏置

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	2.85V~15V
	输出电压	-
	输出电流	800mA
	开关频率	1.2MHz；1MHz~2.6MHz；2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	1.8mA
	开关管(内置/外置)	内置
	输出类型	可调
