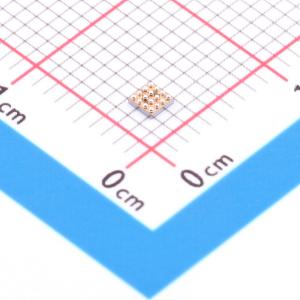

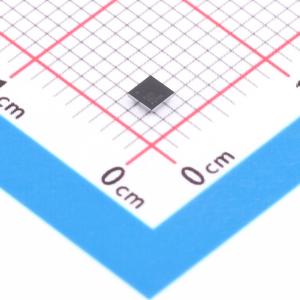

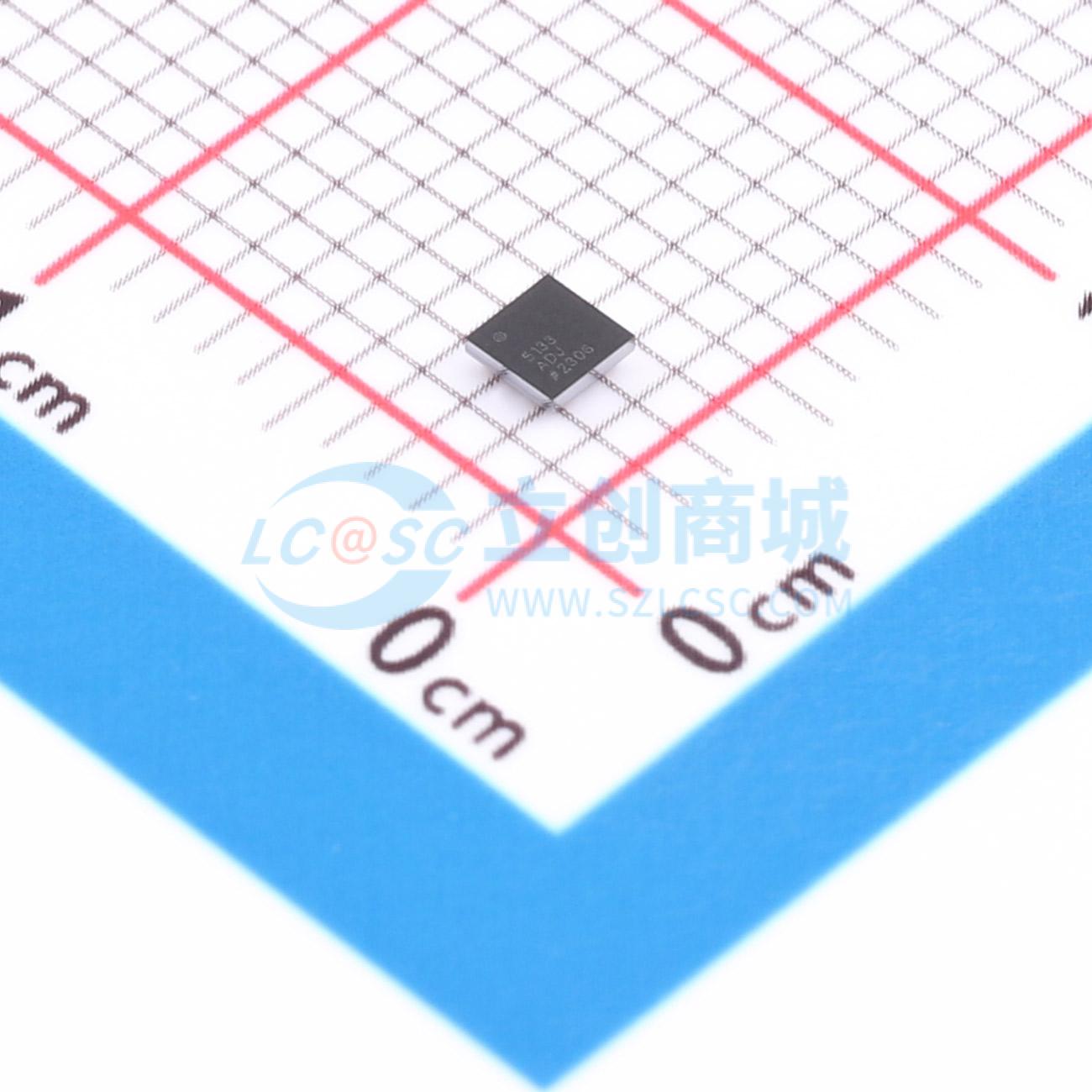

ADP5133ACBZ-R7实物图
  • ADP5133ACBZ-R7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADP5133ACBZ-R7

双3 MHz 800 mA降压调节器

描述
ADP5133是一款结合了两个高性能降压调节器的微电源管理单元,采用16球2 mm × 2 mm WLCSP封装,适用于高要求的性能和板空间需求。该器件支持外部设置输出电压,具有±1.8%的调节精度,输入电压范围为2.3 V到5.5 V。
品牌名称
ADI(亚德诺)
商品型号
ADP5133ACBZ-R7
商品编号
C659277
商品封装
WLCSP-16(2x2)​
包装方式
编带
商品毛重
1克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压2.3V~5.5V
输出电压600mV~3.8V
输出电流800mA
开关频率3MHz
工作温度-40℃~+125℃
属性参数值
同步整流
输出通道数2
拓扑结构降压式
静态电流(Iq)-
开关管(内置/外置)内置
输出类型可调

商品概述

ADP5133在一个小巧的16球、2 mm×2 mm晶圆级芯片规模封装(WLCSP)中集成了两个高性能降压稳压器,以满足严苛的性能和电路板空间要求。 降压稳压器的高开关频率允许使用小型多层外部元件,并将电路板空间降至最小。当MODE引脚置高时,降压稳压器工作在强制脉宽调制(PWM)模式。当MODE引脚置低且降压稳压器工作在PWM模式时,负载电流高于预设阈值。当负载电流低于预设阈值时,稳压器工作在省电模式(PSM),提高轻载效率。 两个降压稳压器异相工作,以降低对输入电容的要求并减少噪声。 ADP5133中的稳压器通过专用使能引脚激活。输出电压可通过电阻反馈网络进行外部设置。

商品特性

  • 输入电压范围:2.3 V至5.5 V
  • 两个800 mA降压稳压器
  • 小巧的16球、2 mm×2 mm WLCSP封装
  • 稳压器精度:±1.8%
  • 出厂可编程或外部可调的VOUTx
  • 3 MHz降压工作,支持强制PWM和自动PWM/PSM模式
  • BUCK1/BUCK2:输出电压范围为0.6 V至3.8 V

应用领域

  • 为处理器、专用集成电路(ASIC)、现场可编程门阵列(FPGA)和射频芯片组供电
  • 便携式仪器和医疗设备
  • 空间受限的设备

数据手册PDF

交货周期

订货25-27个工作日

购买数量

(98个/圆盘,最小起订量 3000 个)
起订量:3000 个98个/圆盘
