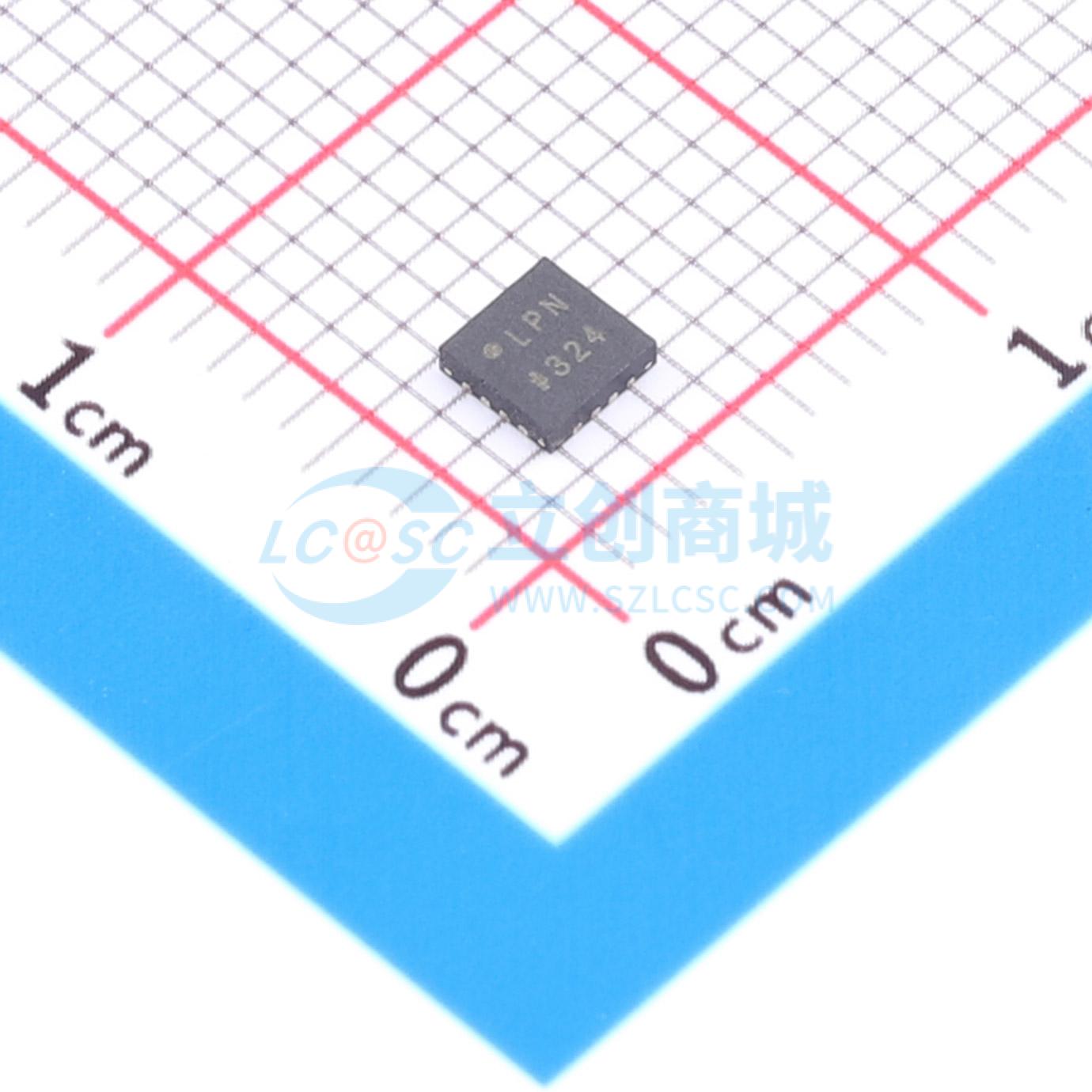

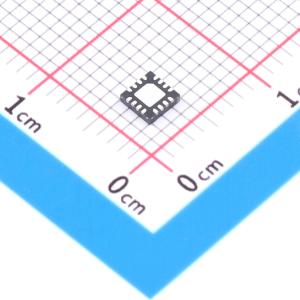

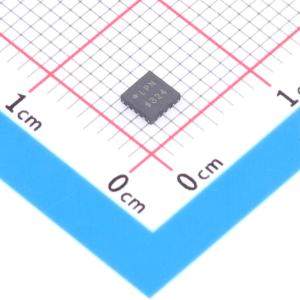

ADP5090ACPZ-1-R7

ADP5090是一款集成式升压调节器，可转换PV电池或TEG的直流电源。该器件可对储能元件(如可充电锂离子电池、薄膜电池、超级电容和传统电容)进行充电，并对小型电子设备和无电池系统上电。 ADP5090提供有限采集能量(从16 μW到200 mW范围)的高效转换，工作损耗为亚μW级别。利用内部冷启动电路，调节器可在低至380 mV的输入电压下启动。冷启动后，调节器便可在80 mV至3.3 V的输入电压范围内正常工作。 通过检测VIN引脚上的输入电压，控制环路可将输入电压纹波限定在固定范围内，从而保持稳定的DC-DC升压转换。VIN OCV检测和输入电压的可编程调节点允许最大限度地提取PV电池或TEG采集器的能量。可编程最低工作阈值(MINOP)可在低光照条件下实现升压关断。此外，DIS_SW引脚还能暂时关断升压调节器，并且对RF传输友好。 ADP5090的充电控制功能保护可充电储能器，实现方法是通过可编程充电端接电压和关断放电电压监控电池电压。此外，可编程PGOOD标志监控SYS电压。 可选原电池可通过集成式电源路径管理控制模块连接和管理，该模块自动开关来自能量采集器、可重复充电电池和原电池的电源。

• 集成最大功率点跟踪(MPPT)功能的升压调节器迟滞控制器可实现最佳的超轻负载效率
• 320 nA超低静态电流(CBP ≥ MINOP)
• 260 nA超低静态电流(CBP < MINOP)
• 输入电压范围：80 mV至3.3 V
• 通过电荷泵实现380 mV(典型值)冷启动
• MPPT开路电压(OCV)检测
• 针对光伏(PV)或热电发生器(TEG)能量源的可编程MPPT比
• MINOP引脚可编程关断点
• 储能管理
• 可编程电压监控器(2.2 V至5.2 V)
• 支持充电并防止过度充电或过度放电
• 针对连接BACK_UP引脚的可选备用原电池提供电源路径管理
• RF传输友好
• 通过微控制器(MCU)进行通信的暂时关断升压调节器

• PV电池能量采集
• TEG能量采集
• 由太阳能电池板供电的电池调节器
• 工业监控
• 自供电式无线传感器设备
• 具有能量采集功能的便携式和可穿戴式设备
