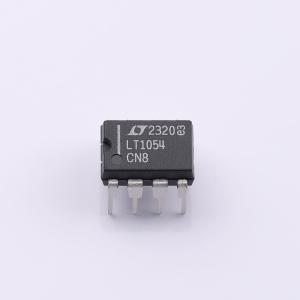

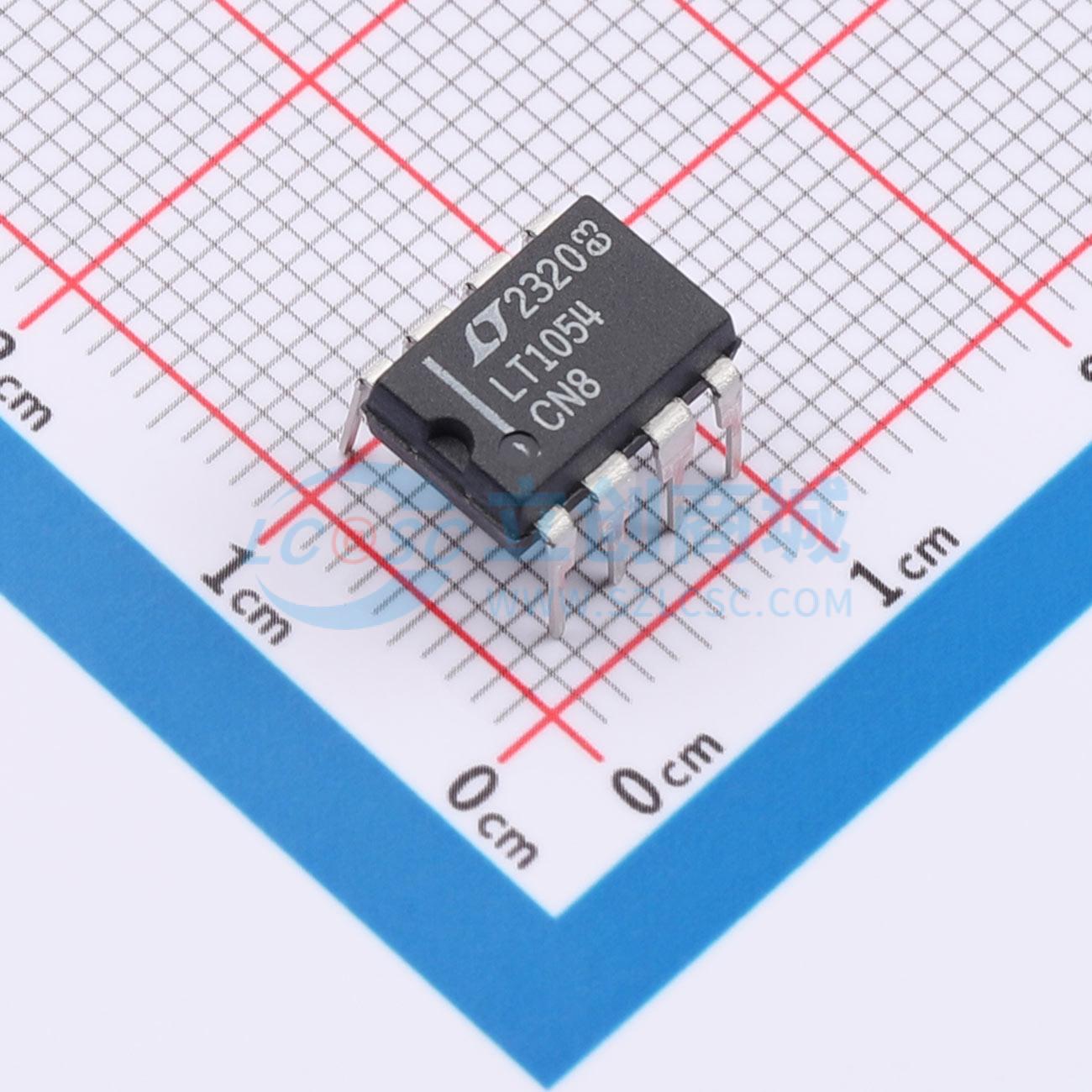

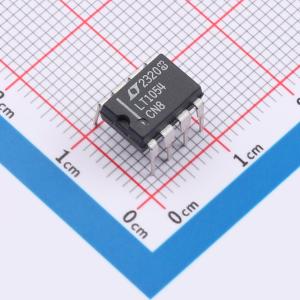

LT1054CN8#PBF

LT1054是一款单片双极型开关电容电压转换器和稳压器。与以往的转换器相比，LT1054可提供更高的输出电流，且电压损耗显著降低。自适应开关驱动方案可在较宽的输出电流范围内优化效率。输出电流为100mA时，总电压损耗通常为1.1V。在3.5V至15V的整个电源电压范围内，这一特性均能保持。静态电流通常为2.5mA。 LT1054还具备稳压功能，这是以往开关电容电压转换器所不具备的特性。通过添加一个外部电阻分压器，可获得稳压输出。该输出能针对输入电压和输出电流的变化进行稳压。将反馈引脚接地，还可使LT1054进入关断状态。关断状态下的电源电流小于100µA。 LT1054的内部振荡器标称频率为25kHz。振荡器引脚可用于调整开关频率或对LT1054进行外部同步。 LT1054与LTC1044/ICL7660等早期转换器引脚兼容。

• 输出电流：100mA（LT1054），125mA（LT1054L）
• 用于稳压的基准和误差放大器
• 低损耗：100mA时为1.1V
• 工作范围：3.5V至15V（LT1054），3.5V至7V（LT1054L）
• 外部关断功能
• 外部振荡器同步功能
• 可并联使用
• 与LTC1044/ICL7660引脚兼容
• 提供SW16和SO - 8封装

• 电压反相器
• 稳压器
• 负电压倍增器
• 正电压倍增器
