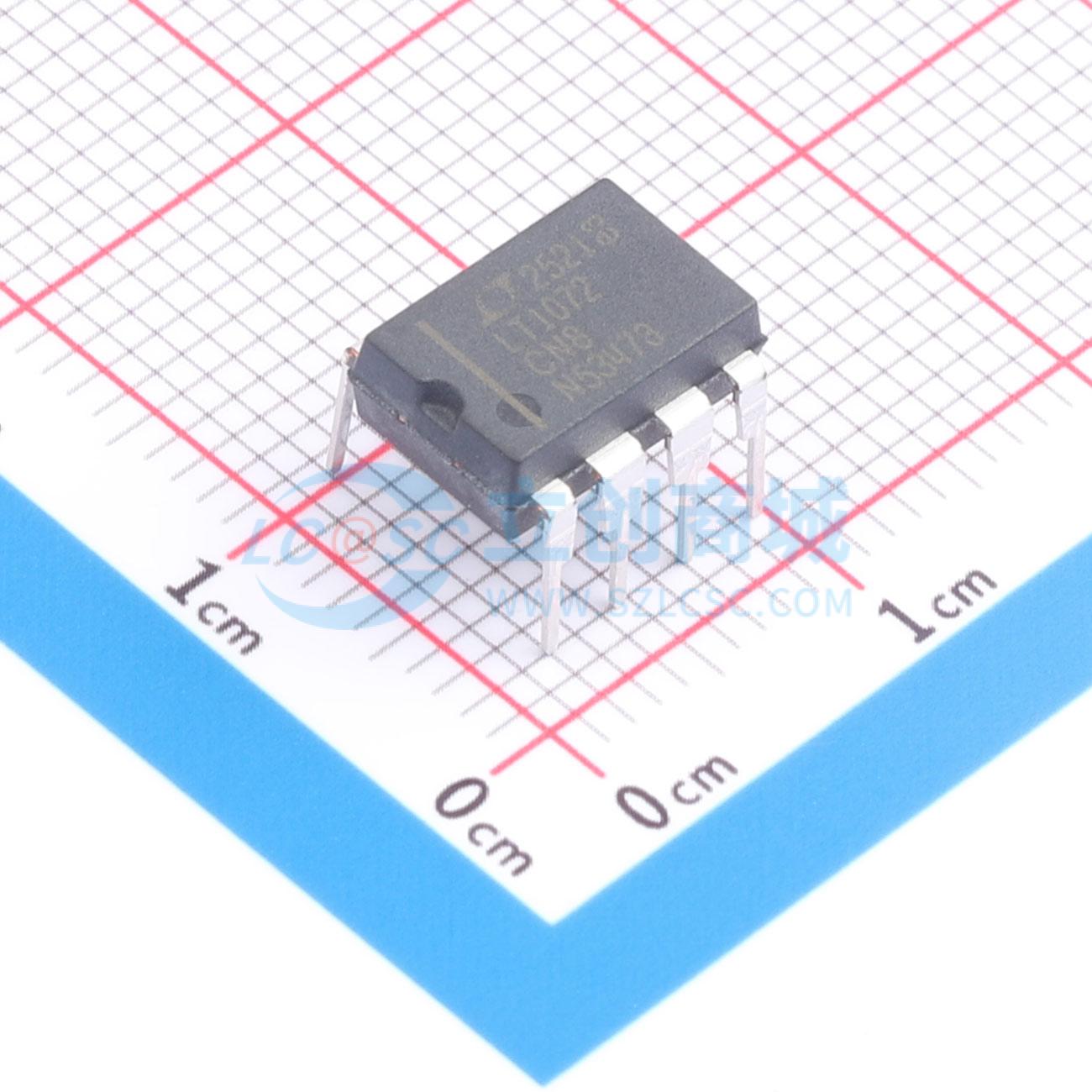

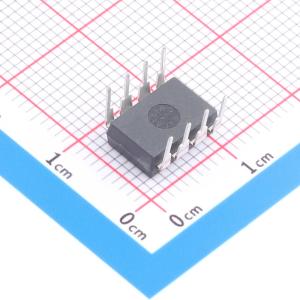

温馨提醒：图片仅供参考，商品以实物为准

LT1072CN8#PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LT1072CN8#PBF
商品编号: C662006
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

LT1072是一款单片式高功率开关稳压器。它可以在所有标准开关配置下工作，包括降压、升压、反激、正激、反相和“Cuk”。芯片上集成了一个大电流、高效率的开关，以及所有的振荡器、控制和保护电路。所有功能的集成使得LT1072可以采用标准的5引脚TO - 3或TO - 220功率封装，以及8引脚miniDlP封装。这使其使用极为简便，并能提供类似于三引脚线性稳压器的“抗故障”操作。 LT1072的工作电源电压范围为3V至60V，静态电流仅为6mA。在无需外部功率器件的情况下，它可提供高达20瓦的负载功率。通过采用电流模式开关技术，它能实现出色的交流和直流负载及线性调整率。 LT1072具有许多独特的特性，即使在目前市面上那些使用难度大得多的低功率控制芯片中也找不到。它采用自适应抗饱和开关驱动，可在很宽的负载电流范围内保持高效率。外部激活的关断模式可将总电源电流降至典型值50μA，适用于待机操作。通过使用内置在LT1072中的可选“反激调节模式”，无需光耦合器或额外的变压器绕组，即可产生完全隔离且稳压的输出。

商品特性

提供MiniDiP、TO - 220和TO - 3封装
宽输入电压范围：3V至60V
低静态电流：6mA
内置1.25A开关
所需外部元件极少
具备过载自保护功能
几乎可在所有开关拓扑中工作
关断模式下电源电流仅为50μA
反激调节模式具有完全浮动输出
可外部同步

应用领域

2.5A、5V逻辑电源
5V逻辑电源转换为±15V运算放大器电源
高达50W的离线转换器
电池升压转换器
功率逆变器（正转负或负转正）
完全浮动的多路输出
大电流电源驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	3V~40V
	输出电压	1.25V~65V
	输出电流	1.25A
	开关频率	40kHz
	工作温度	0℃~+100℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；反相式；正激式；反激式；降压式；Cuk
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
