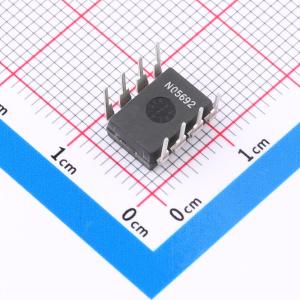

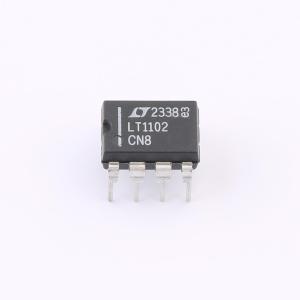

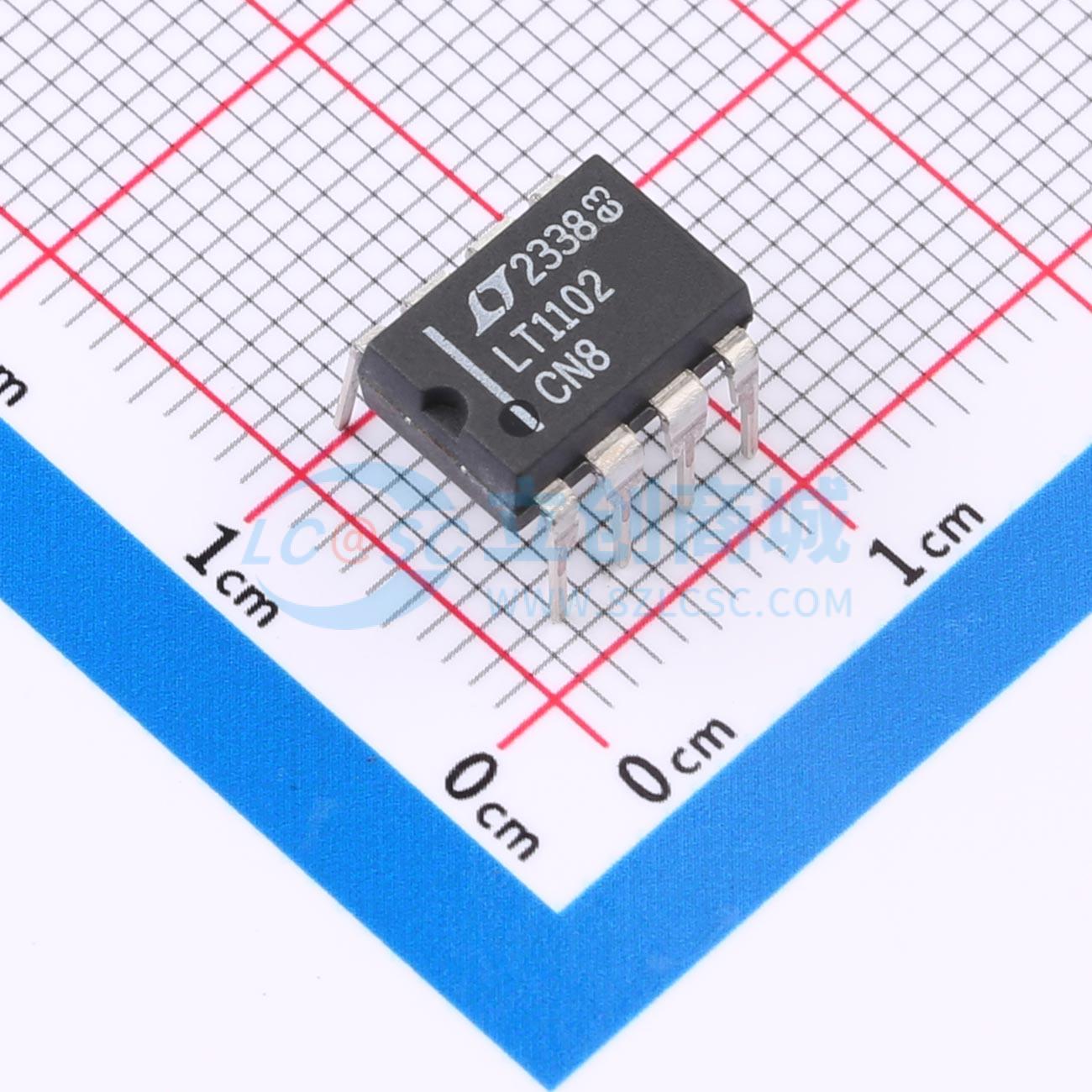

温馨提醒：图片仅供参考，商品以实物为准
LT1102CN8#PBF
LT1102 - 高速、精准、JFET 输入仪表放大器 (固定增益 = 10 或 100)
- 描述
- LT1102-高速、精准、JFET输入仪表放大器(固定增益=10或100)
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1102CN8#PBF
- 商品编号
- C662024
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 98dB | |
| 输入偏置电流(Ib) | 40pA | |
| 输入失调电压(Vos) | 600uV | |
| 增益带宽积(GBP) | 35MHz | |
| 压摆率(SR) | 30V/us | |
| 输出电流 | 5.6mA | |
| 轨到轨 | - | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.3mA | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 噪声密度(eN) | 20nV/√Hz@1000Hz | |
| 输入失调电流(Ios) | 220pA | |
| 输入失调电流温漂(Ios TC) | 4pA/℃ | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 3us |
商品概述
LT1102是首款在低成本、节省空间的8引脚封装中提供的高速FET输入仪器放大器。提供固定增益10和100，具有优秀的增益精度（0.01%）和非线性度（3ppm）。无需外部增益设置电阻。
与竞争性的高速仪器放大器相比，其摆率、建立时间、增益带宽积以及过驱恢复时间都有所改进。
业界最佳的速度性能与令人印象深刻的精度规格相结合：输入偏置电流和失调电流小于10pA，失调电压为180μV。与其他FET输入仪器放大器不同，LT1102的输出失调电压不会对总误差产生贡献，并且输入偏置电流不会随着温度每上升10°C而翻倍。实际上，在70°C的环境温度下，输入偏置电流仅为40μA。
商品特性
- 转换速率：30V/μs
- 增益带宽积：35MHz
- 建立时间（0.01%）：3μs
- 过载恢复：0.4μs
- 增益误差：最大0.05%
- 增益漂移：5ppm/°C
- 增益非线性：最大16ppm
- 偏置电压（输入+输出）：最大600μV
- 温度漂移：2μV/°C
- 输入偏置电流：最大40nA
- 输入偏置电流差：最大40nA
- 温度漂移（至70°C）：0.5pA/°C
应用领域
- 快速建立模拟信号处理
- 多路输入数据采集系统
- 高源阻抗信号放大来自高电阻桥、电容传感器、光电探测器传感器
- 具有小于1Hz低通滤波的桥式放大器
