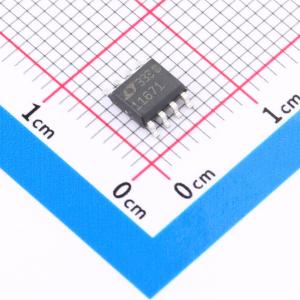

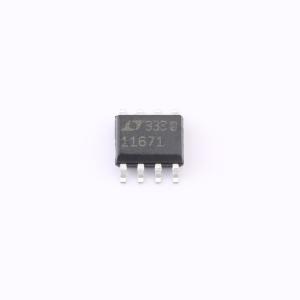

温馨提醒：图片仅供参考，商品以实物为准

LT1167CS8-1#PBF

可利用单个电阻器来设置增益的精准型仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低功耗、精密仪表放大器，仅需一个外部电阻即可设置1至10,000的增益。低电压噪声为7.5nV/Hz（在1kHz时），且在±2.3V至±15V电源下典型功耗仅为0.9mA。该产品高精度（最大非线性度为10ppm，增益误差最大为0.08%（G = 10）），即使负载电阻低至2k也不会降低性能。经过激光微调，具有极低的输入失调电压（最大40μV）、漂移（0.3μV/℃）、高共模抑制比（90dB，G = 1）和电源抑制比（105dB，G = 1）
品牌名称: ADI(亚德诺)
商品型号: LT1167CS8-1#PBF
商品编号: C662925
商品封装: SO-8
包装方式: 管装
商品毛重: 0.388克(g)

商品参数

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	90dB
	输入偏置电流(Ib)	80pA
	输入失调电压(Vos)	20uV
	增益带宽积(GBP)	1MHz
	压摆率(SR)	1.2V/us
	输出电流	27mA
	静态电流(Iq)	1.3mA

	属性	参数值
	输入失调电压温漂(Vos TC)	300nV/℃
	工作温度	0℃~+70℃
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	7.5nV/√Hz@1kHz
	输入失调电流(Ios)	450pA
	输入失调电流温漂(Ios TC)	0.4pA/℃
	双电源(Vee ~ Vcc)	2.3V~18V；-18V~-2.3V
	电源纹波抑制比(PSRR)	105dB
	稳定时间	14us

商品概述

一款低功耗、精密仪表放大器，仅需一个外部电阻即可设置 1 至 10,000 的增益。7.5nV/√Hz（1kHz 时）的低电压噪声不会因低功耗（±2.3V 至 ±15V 电源下典型值为 0.9mA）而受影响。即使负载电阻低至 2k，该器件的高精度（最大非线性度 10ppm，最大增益误差 0.08%（G = 10））也不会降低。经过激光微调，实现了极低的输入失调电压（最大 40μV）、漂移（0.3μV/℃）、高共模抑制比（90dB，G = 1）和电源抑制比（105dB，G = 1）。采用超 β 工艺实现了最大 350μA 的低输入偏置电流。在任何增益配置下，输出都能处理高达 1000pF 的容性负载，而输入具有高达 13kV（人体模型）的静电放电保护。使用两个外部 5k 电阻可通过 IEC 1000 - 4 - 2 4 级标准。采用 8 引脚 PDIP 和 SO 封装，与分立多运放和电阻设计相比，所需的 PCB 面积显著减小。LT1167 - 1 具有与 LT1167 相同的性能，但在高共模电压下的输入电流特性更适合高输入阻抗应用。

商品特性

单增益设置电阻：G = 1 至 10,000
增益误差：G = 10 时，最大 0.08%
输入失调电压漂移：最大 0.3μV/℃
使用两个外部 5k 电阻可通过 IEC 1000 - 4 - 2 4 级静电放电测试
增益非线性度：G = 10 时，最大 10ppm
输入失调电压：G = 10 时，最大 60μV
输入偏置电流：最大 350μA
G = 1 时的电源抑制比：最小 105dB
G = 1 时的共模抑制比：最小 90dB
电源电流：最大 1.3mA
宽电源范围：±2.3V 至 ±18V
1kHz 电压噪声：7.5nV/√Hz
0.1Hz 至 10Hz 噪声：0.28μVp - p
提供 8 引脚 PDIP 和 SO 封装

应用领域

电桥放大器
应变计放大器
热电偶放大器
差分转单端转换器
医疗仪器
单电源气压计
