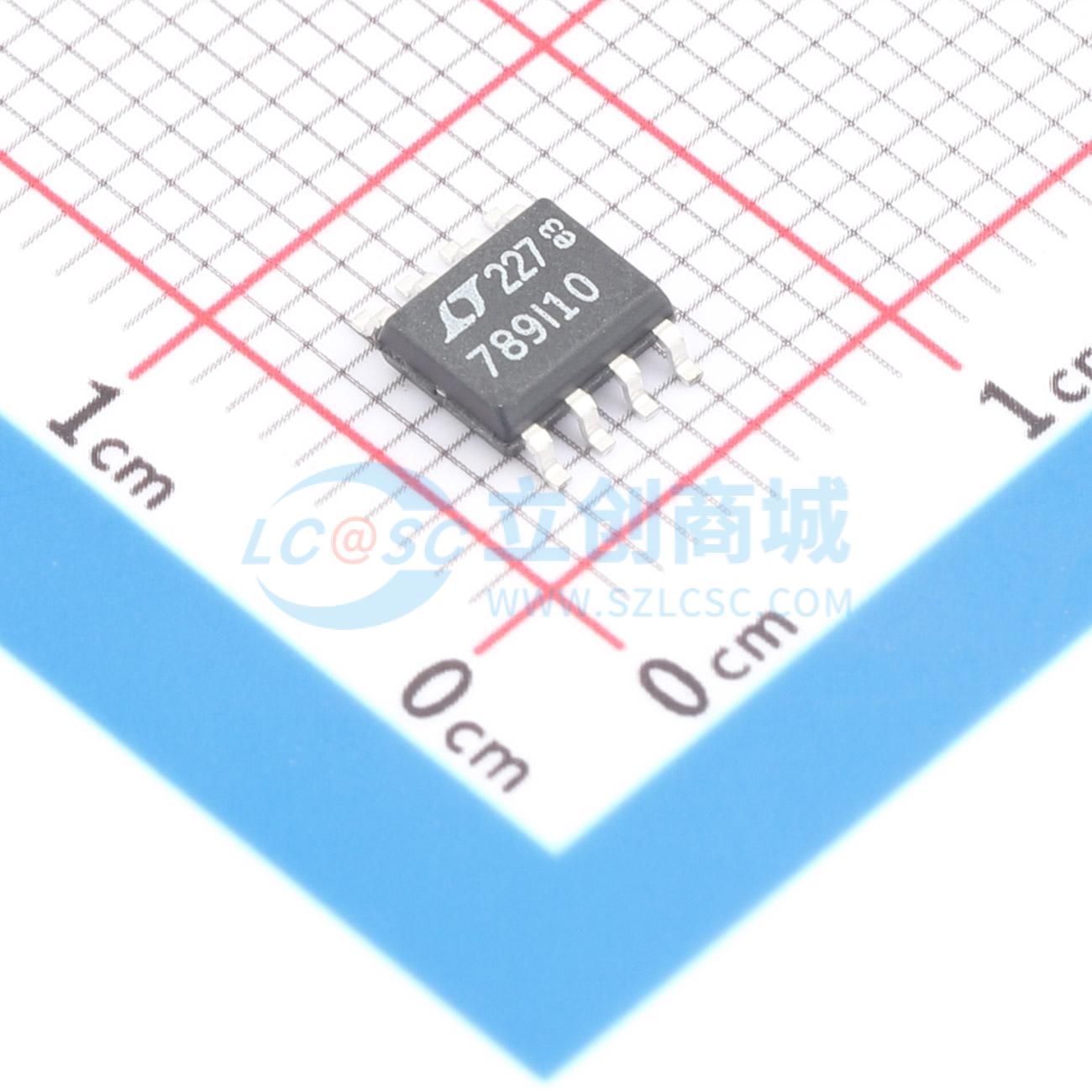

LT1789IS8-10#PBF
微功率、单电源轨到轨输出仪表放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 微功率、单电源轨至轨输出仪表放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1789IS8-10#PBF
- 商品编号
- C665220
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.191675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 96dB | |
| 输入偏置电流(Ib) | 40nA | |
| 输入失调电压(Vos) | 100uV | |
| 增益带宽积(GBP) | 25kHz | |
| 压摆率(SR) | 0.026V/us | |
| 输出电流 | 8.5mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 95uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 噪声密度(eN) | 52nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 200pA | |
| 输入失调电流温漂(Ios TC) | 3pA/℃ | |
| 单电源 | 2.2V~36V | |
| 电源纹波抑制比(PSRR) | 109dB | |
| 稳定时间 | 190us | |
| 功能特性 | 外部电阻增益 |
