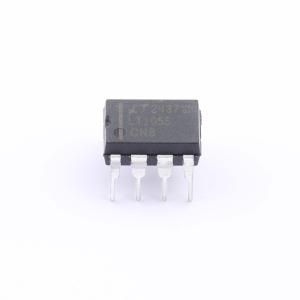

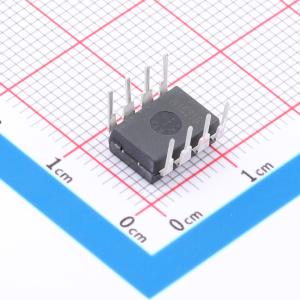

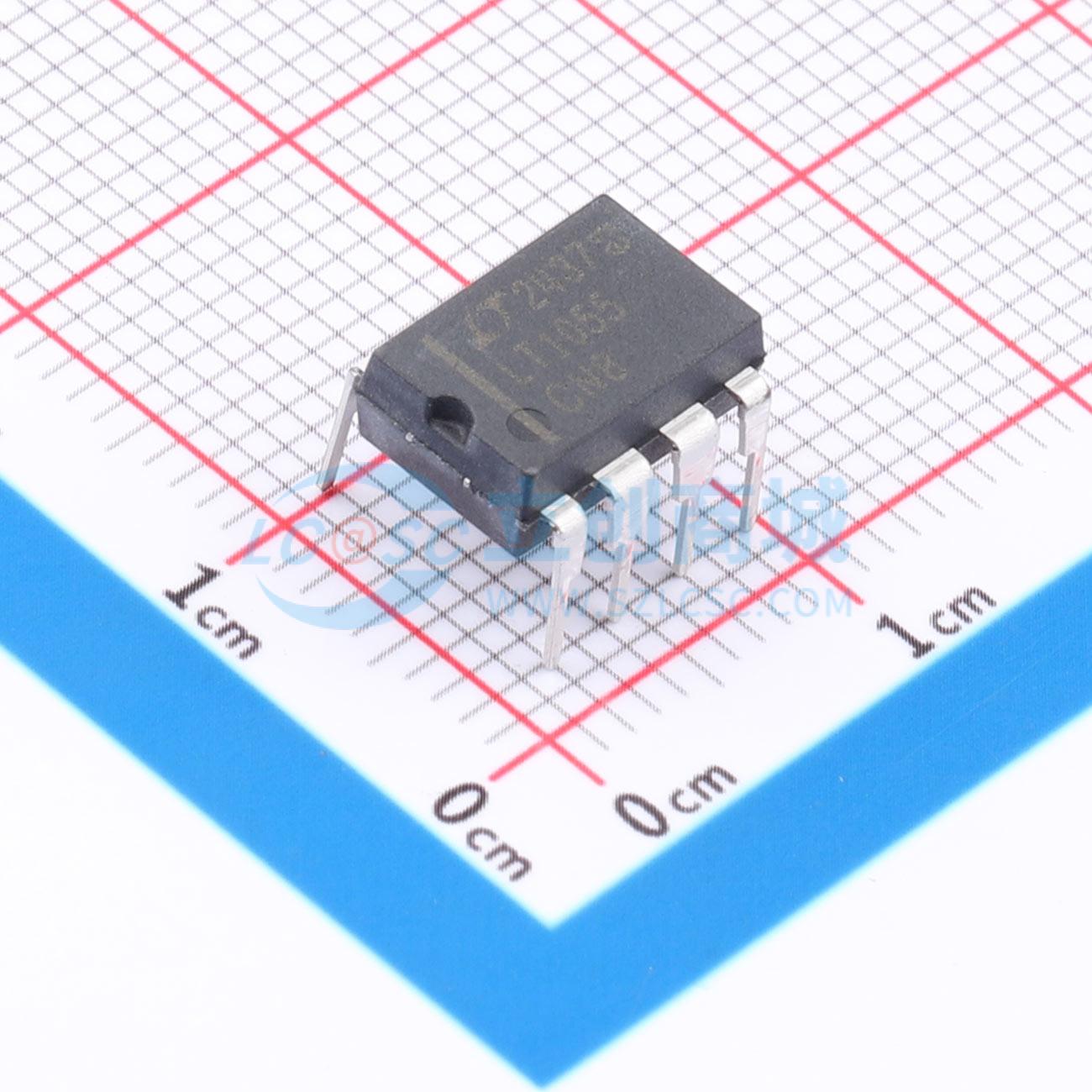

LT1055CN8#PBF实物图
  • LT1055CN8#PBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LT1055CN8#PBF

精准、高速、JFET 输入运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
精准、高速、JFET输入运算放大器
品牌名称
ADI(亚德诺)
商品型号
LT1055CN8#PBF
商品编号
C662003
商品封装
PDIP-8​
包装方式
管装
商品毛重
1克(g)

商品参数

属性参数值
商品目录FET输入运放
放大器数单路
增益带宽积(GBP)5MHz
输入偏置电流(Ib)30pA
输入失调电压(Vos)120uV
共模抑制比(CMRR)83dB
压摆率(SR)12V/us
静态电流(Iq)2.8mA
属性参数值
轨到轨-
输入失调电压温漂(Vos TC)4uV/℃
输出电流-
工作温度0℃~+70℃
双电源(Vee ~ Vcc)-20V~20V
最大电源宽度(Vdd-Vss)40V
噪声密度(eN)14nV/√Hz@1kHz
输入失调电流(Ios)2pA

商品概述

LT1055/LT1056 JFET输入运算放大器结合了高精度规格与高速性能。首次实现了16V/us的压摆率和6.5MHz的增益带宽积,同时具有典型50uV的失调电压、1.2uV/℃的温漂、70℃时40pA的偏置电流和125℃时500nA的偏置电流。最大失调电压为150uV,是目前所有JFET输入运算放大器中最佳的。

LT1055和LT1056的区别在于工作电流。低功耗的LT1055实现了更低的偏置电流、失调电流和失调电压。而LT1056由于额外的功耗,可以实现更高的压摆率、带宽和更快的建立时间,但稍微牺牲了一些直流性能。

数据手册PDF
